Bầu Kẹp M-BT30, BT40, BT50 Dùng Cho Cán Dao Ren Lắp Mảnh Độ Chính Xác Cao

1. Bầu Kẹp M Là Gì?

Bầu kẹp M-BT30,BT40, BT50 là loại dụng cụ gá dao được sử dụng phổ biến trong gia công cơ khí chính xác, đặc biệt trên các máy phay CNC và máy phay truyền thống. Loại đầu kẹp này sử dụng hệ thống ren (M6, M8, M10, M12, M16) để cố định cán dao lắp mảnh, giúp tăng độ chính xác khi gia công.

2. Phân Loại Bầu Kẹp M Theo Chuẩn BT30, BT40 và BT50

Đầu kẹp M được chia thành hai loại chính: BT30, BT40 và BT50, phù hợp với các dòng máy CNC sử dụng trục BT30, BT40 hoặc BT50.

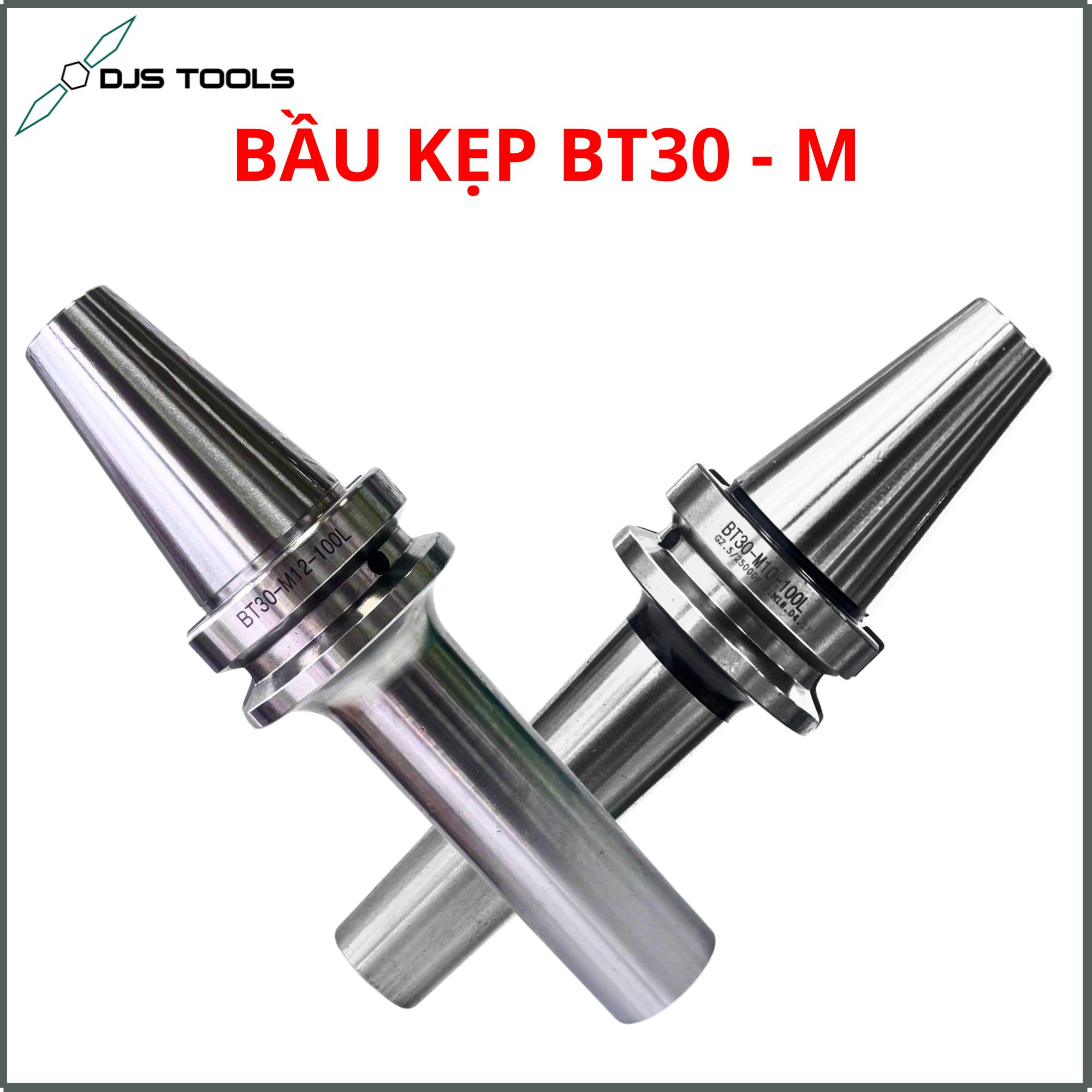

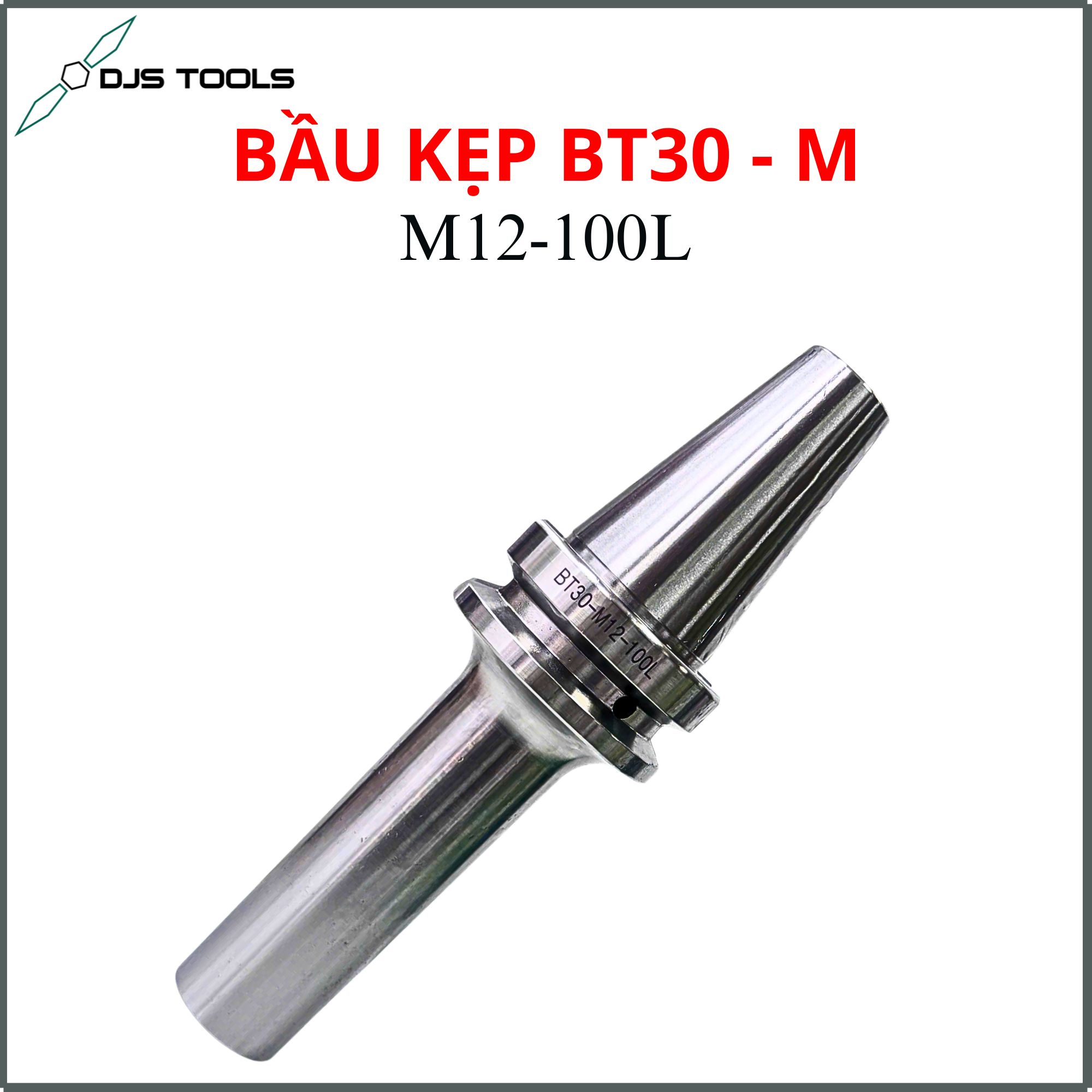

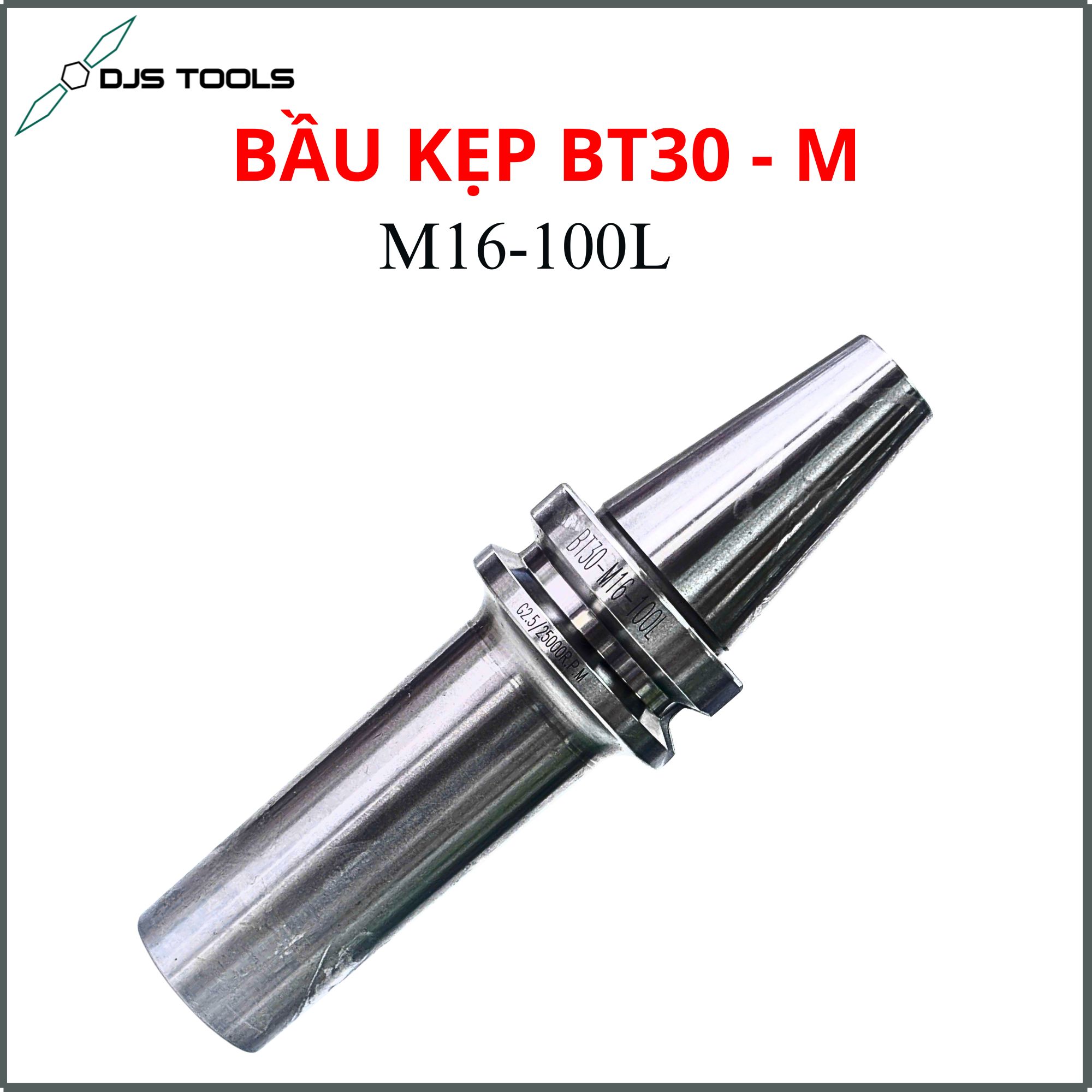

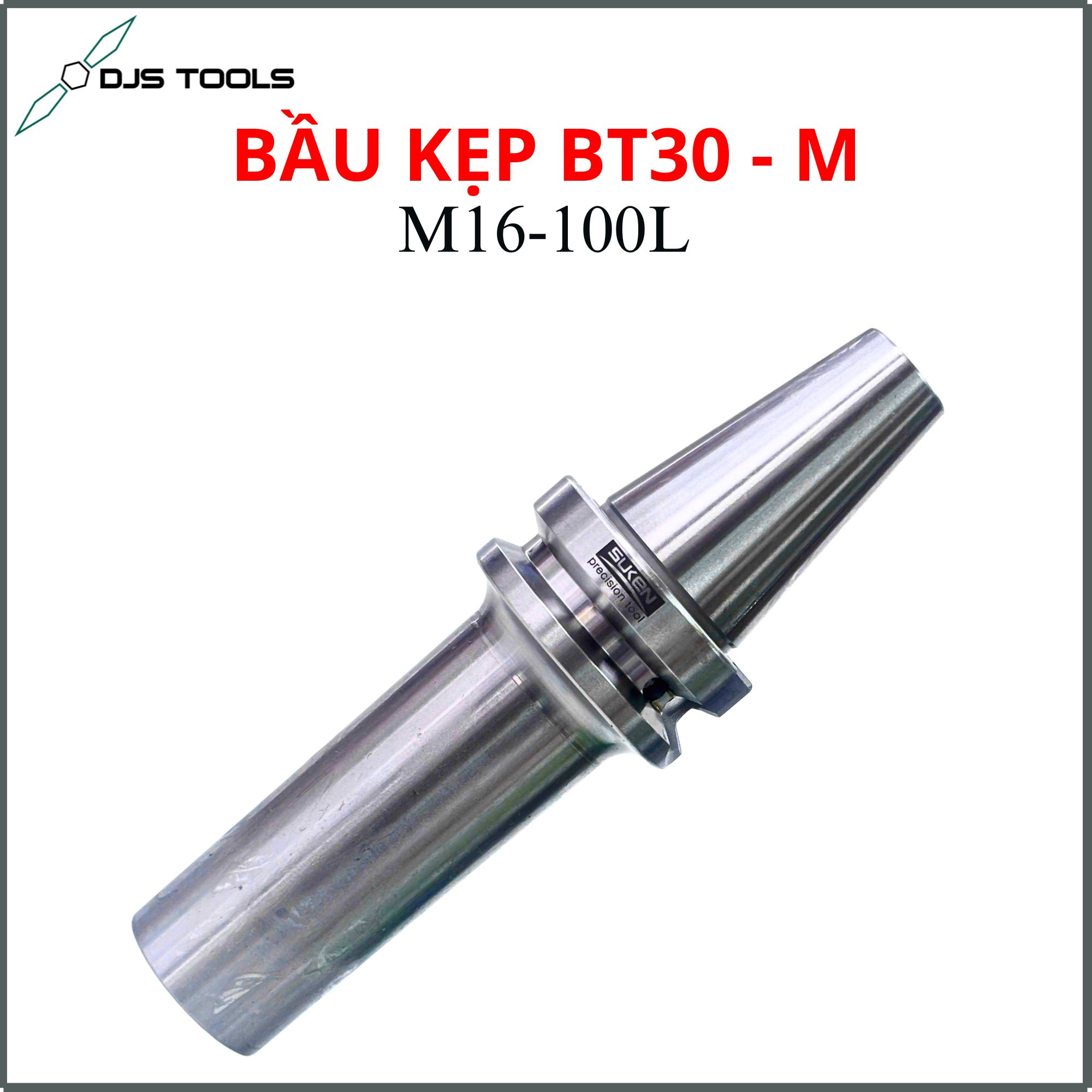

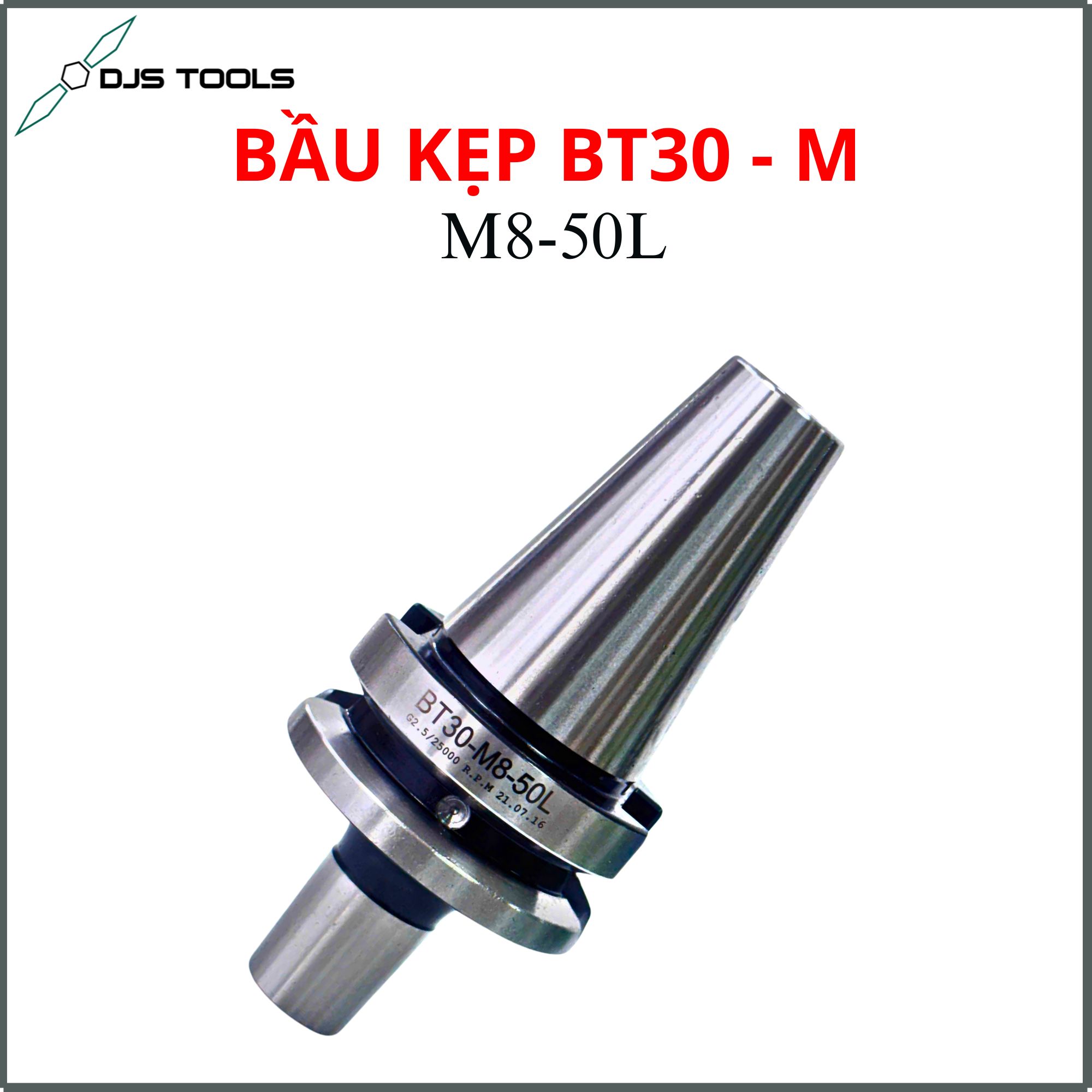

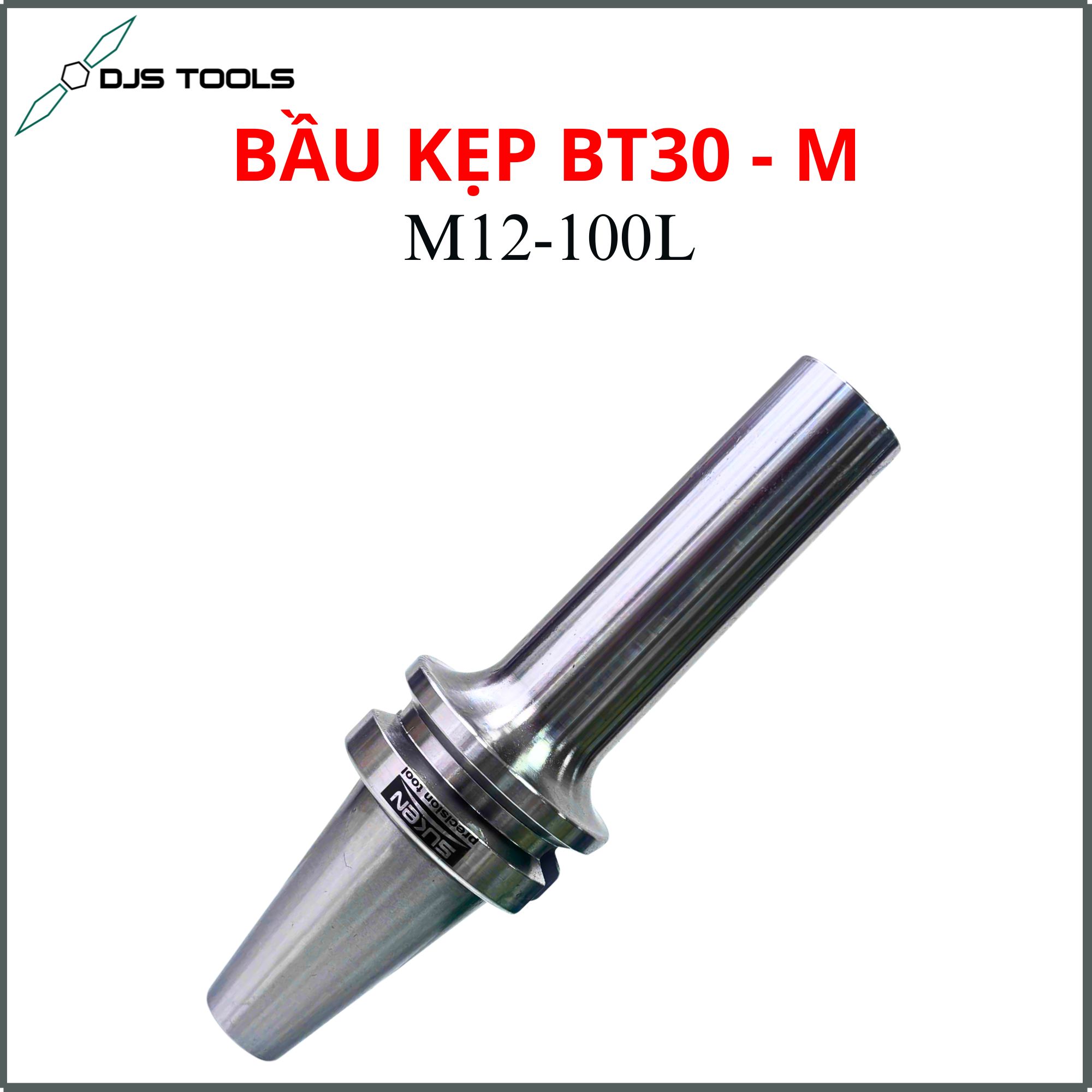

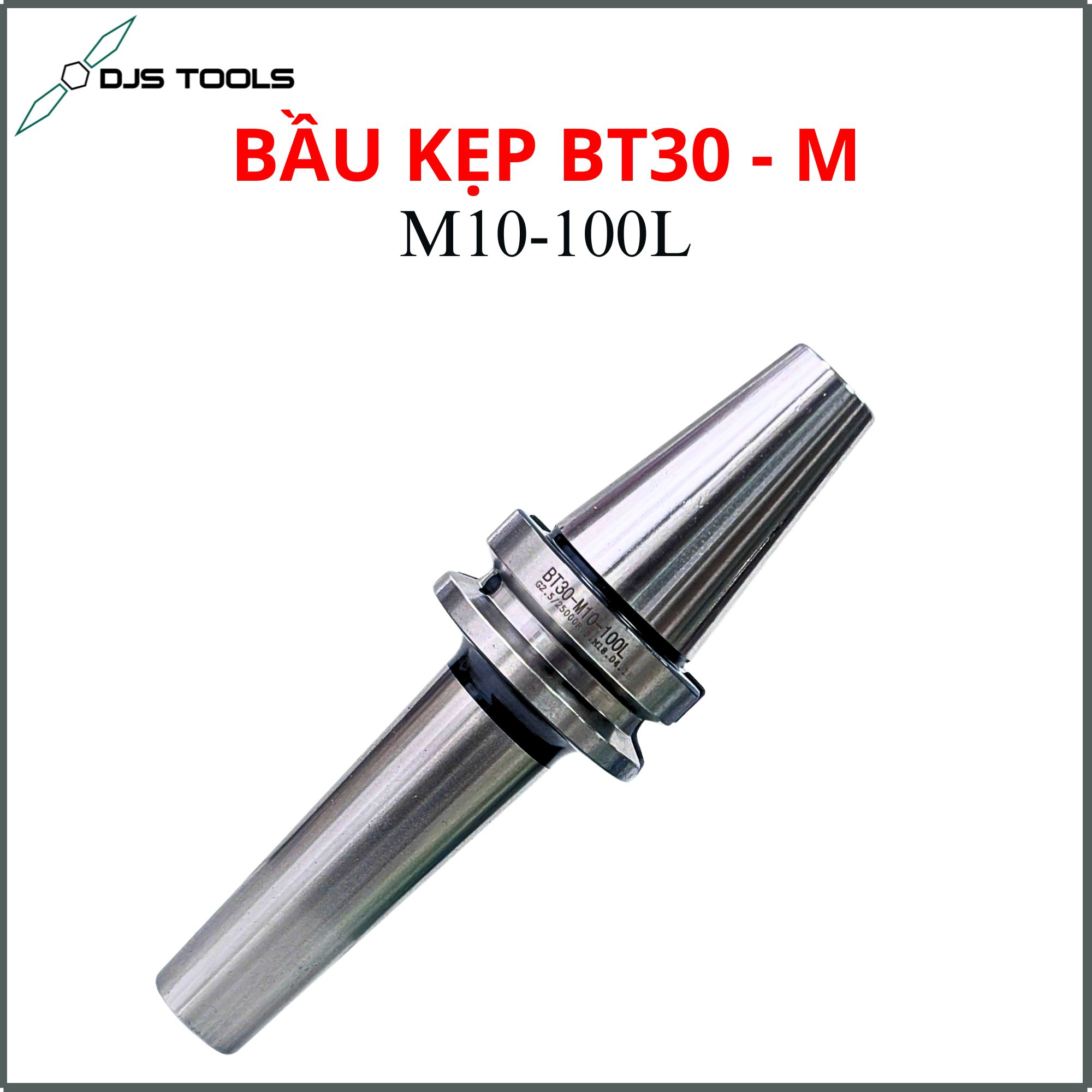

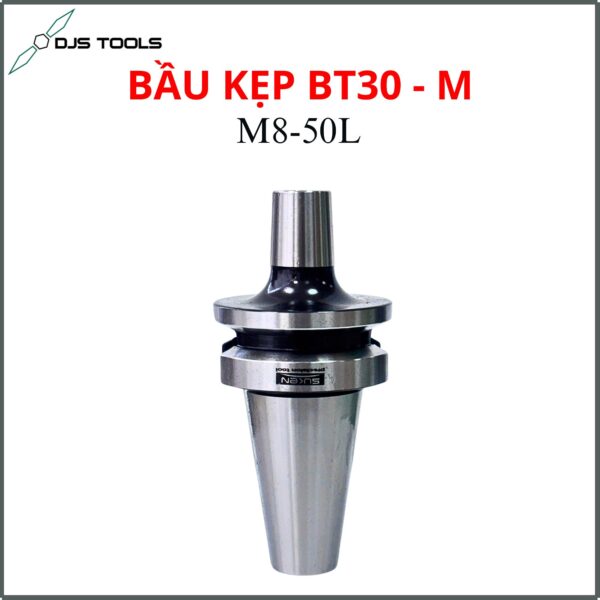

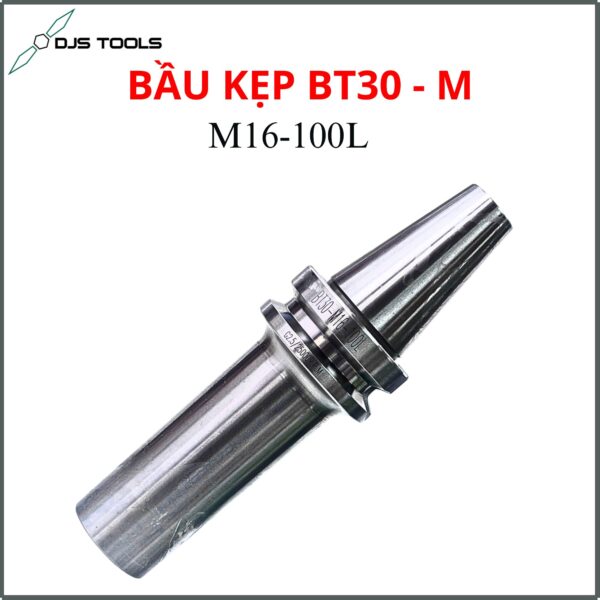

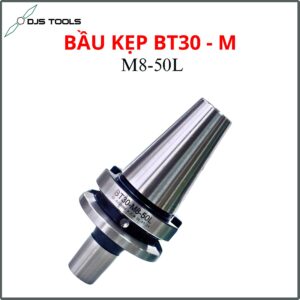

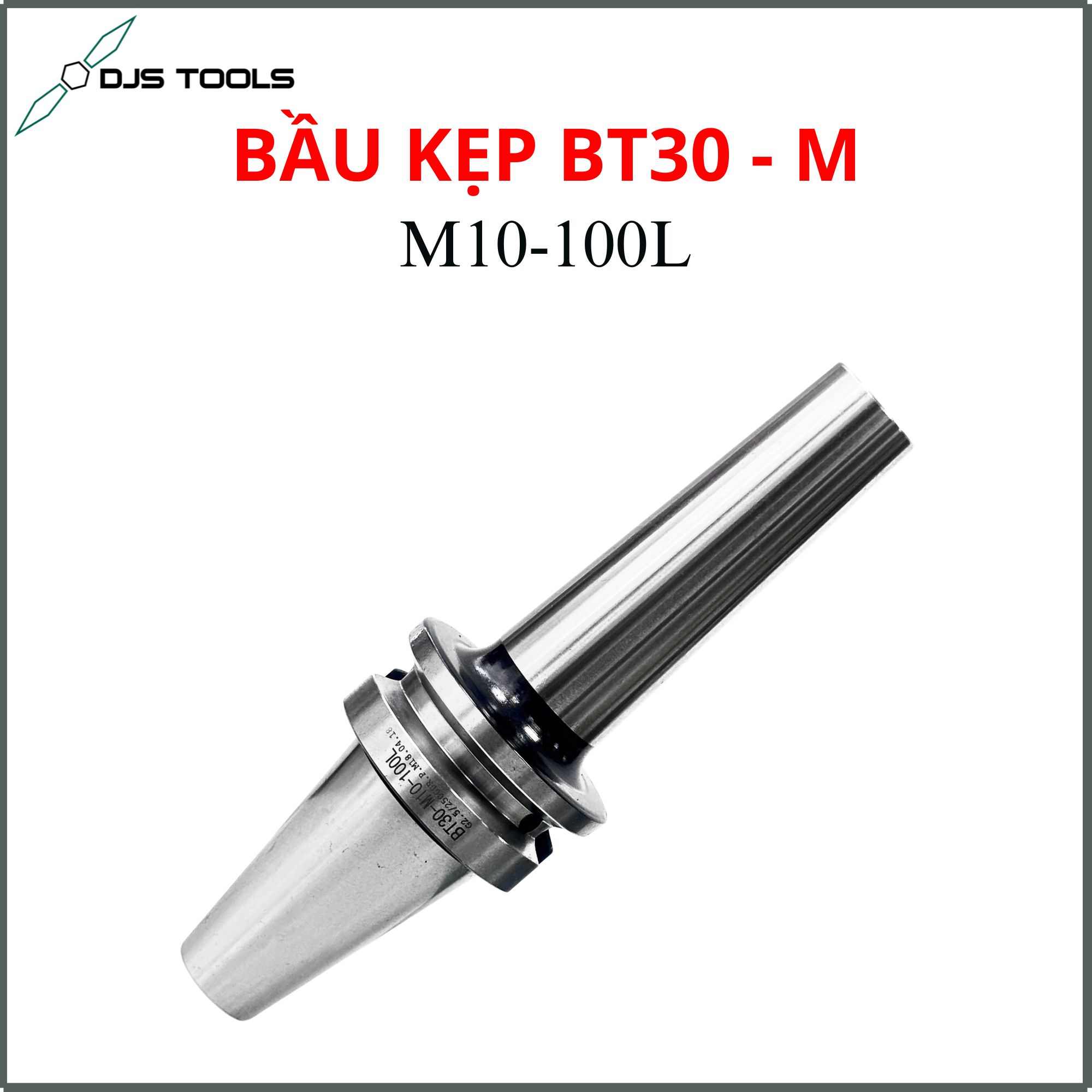

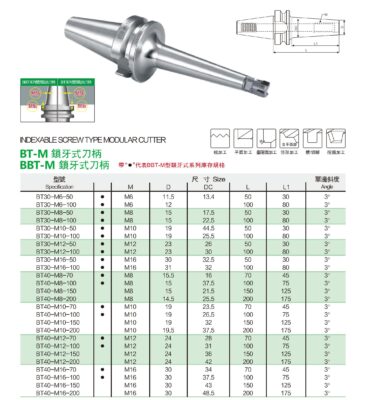

2.1. Bầu Kẹp BT30

• Đặc điểm:

  • Kích thước nhỏ gọn, phù hợp với các máy phay CNC cỡ nhỏ và trung.

  • Hỗ trợ ren từ M6 đến M16.

  • Độ dài tiêu chuẩn gồm 50mm,60mm và 100mm.

  • Đường kính thân dao dao động từ 11.5mm đến 23mm.

  • Góc nghiêng tiêu chuẩn: 3°.

• Ứng dụng:

  • Gia công các chi tiết nhỏ, yêu cầu độ chính xác cao.

  • Thích hợp với các máy phay CNC có tốc độ cao.

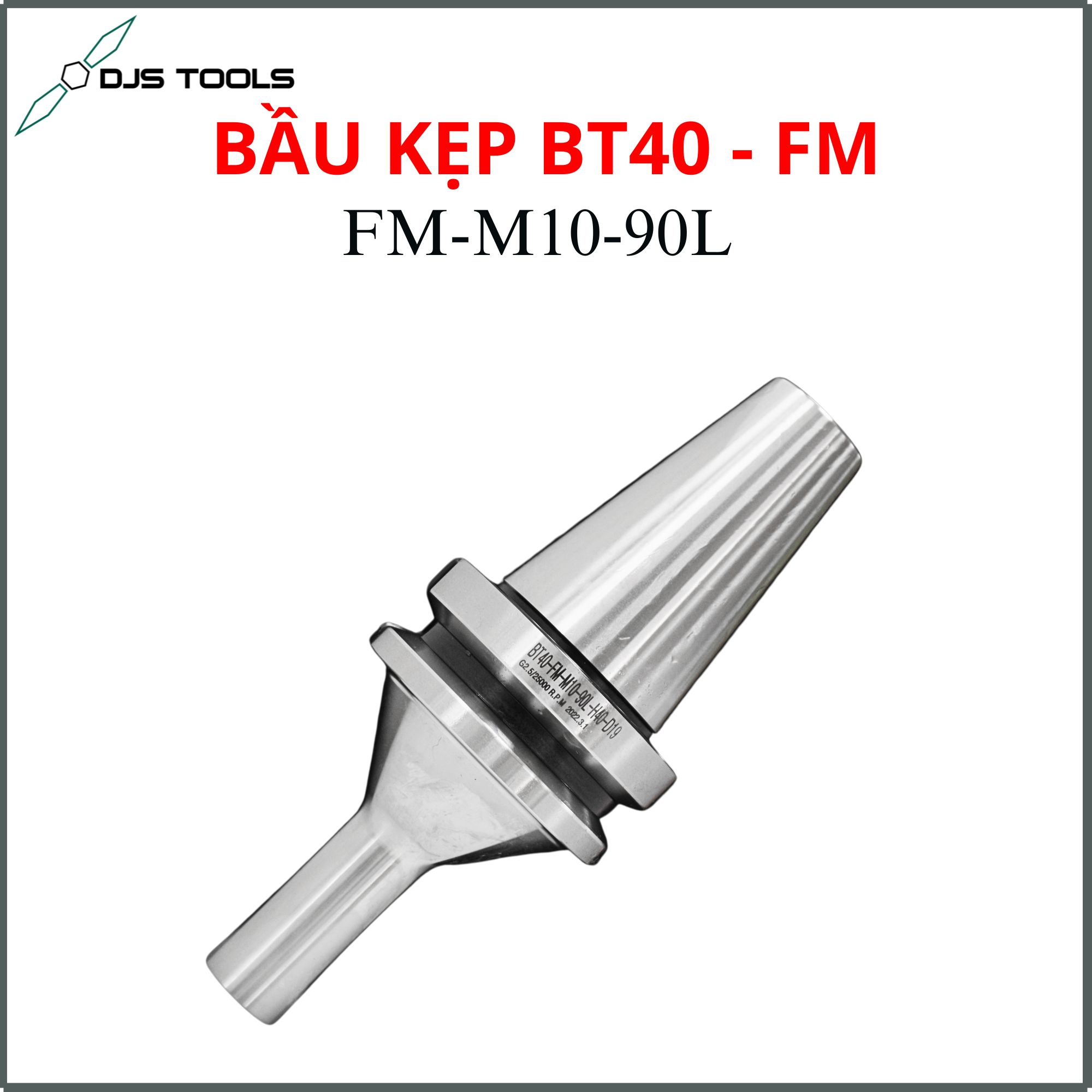

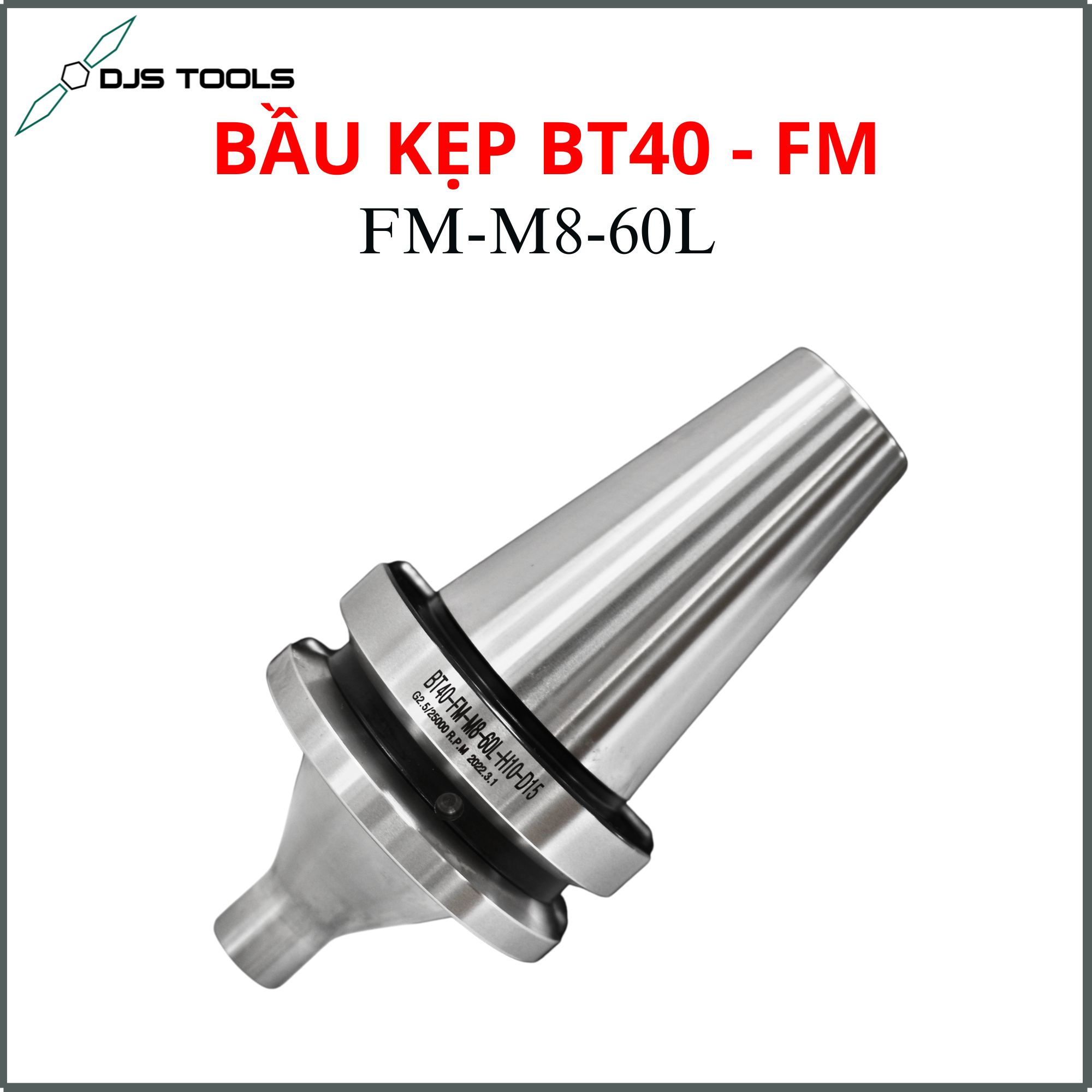

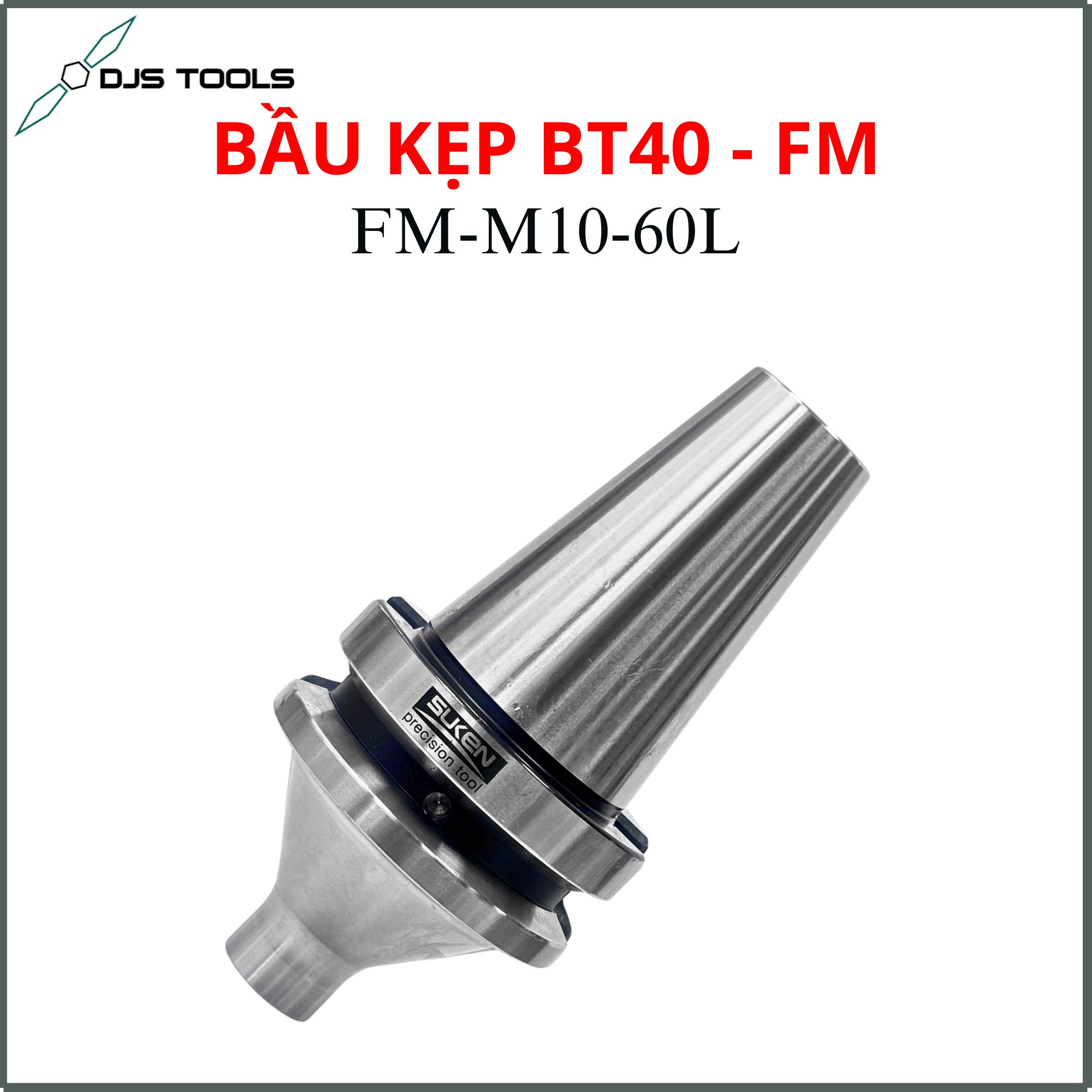

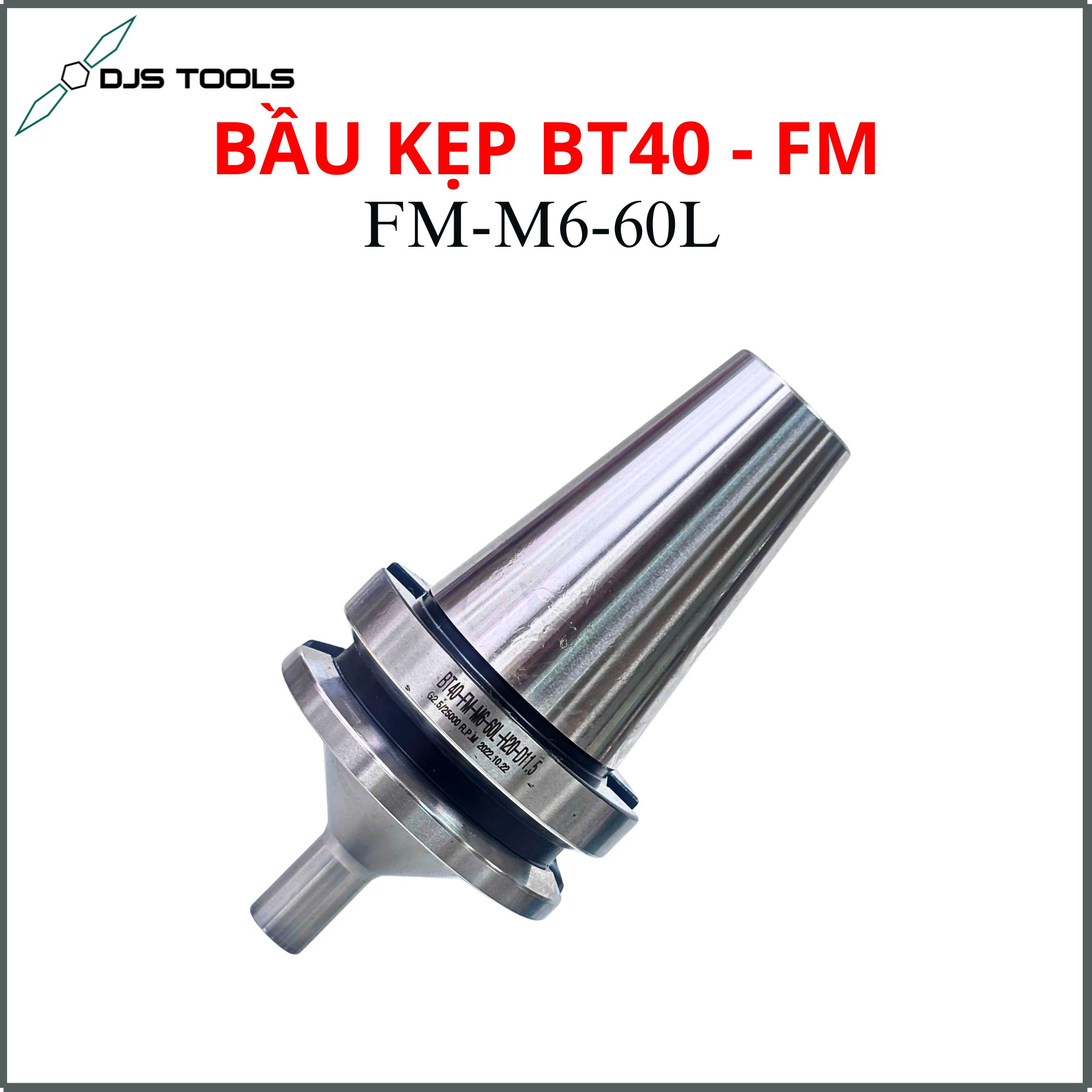

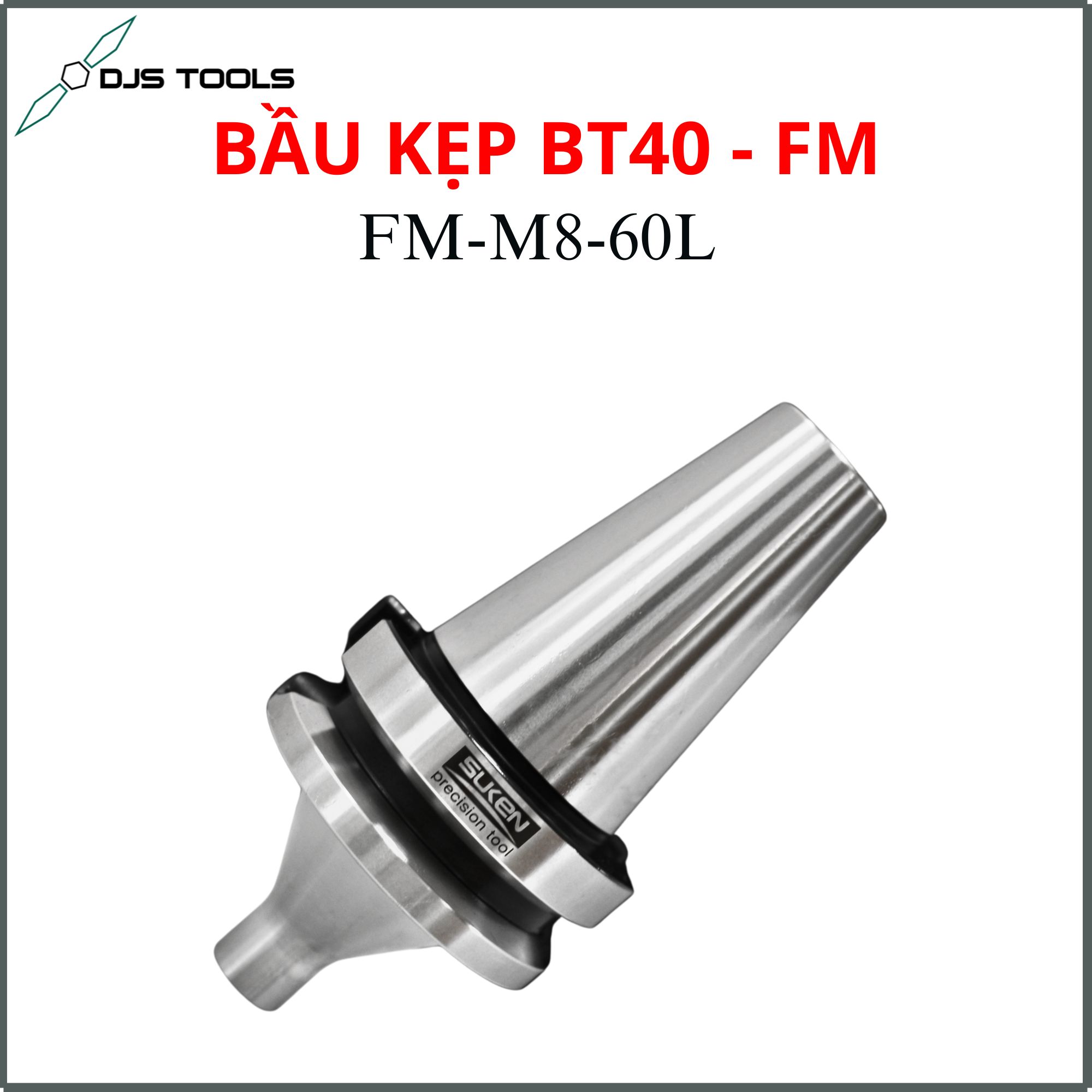

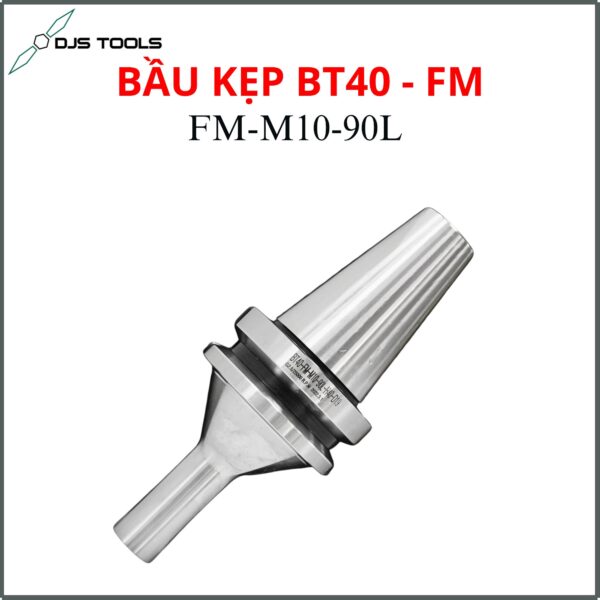

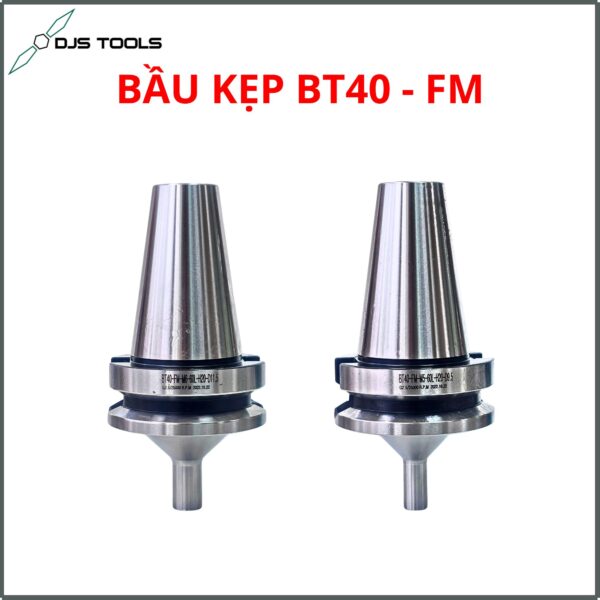

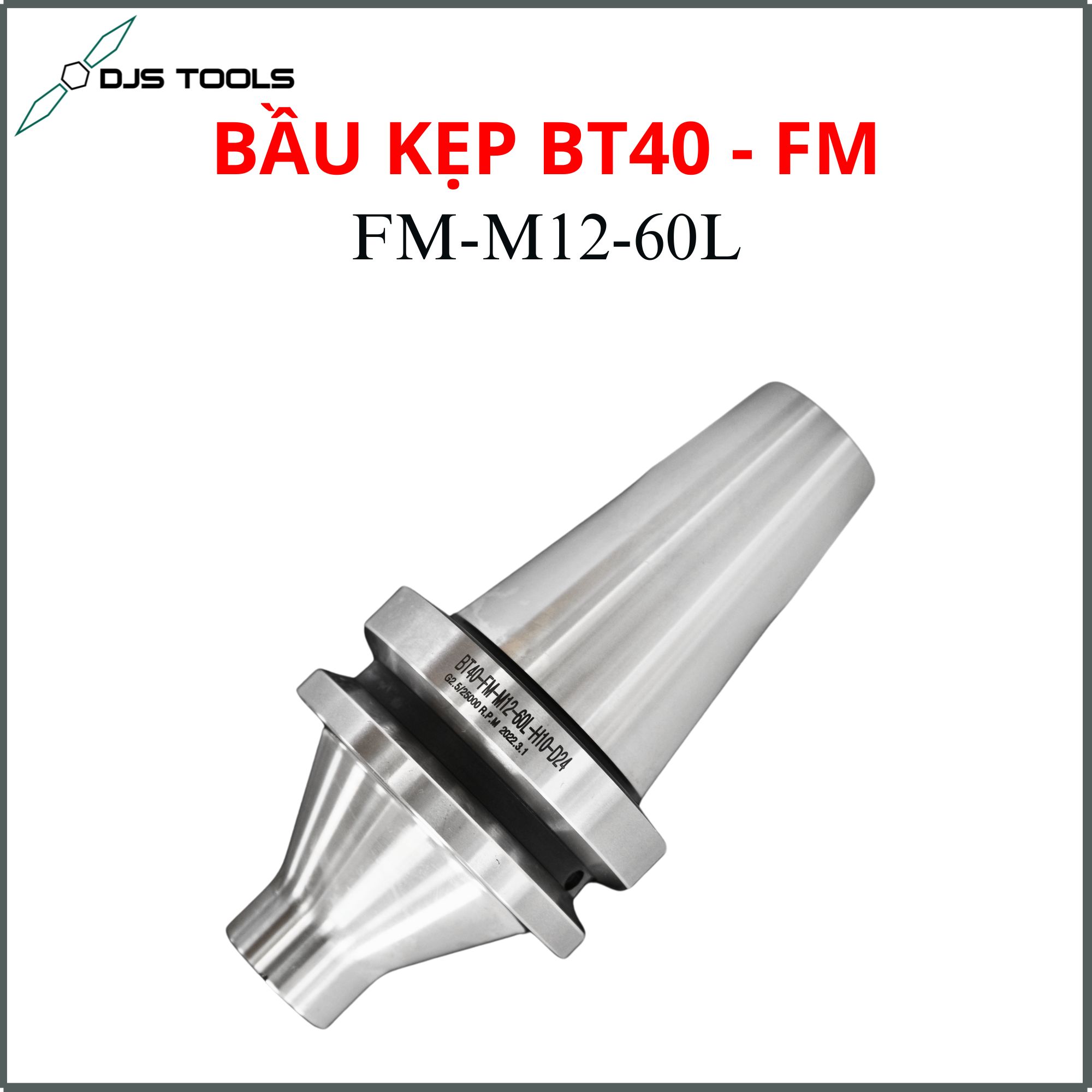

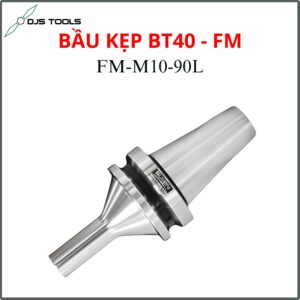

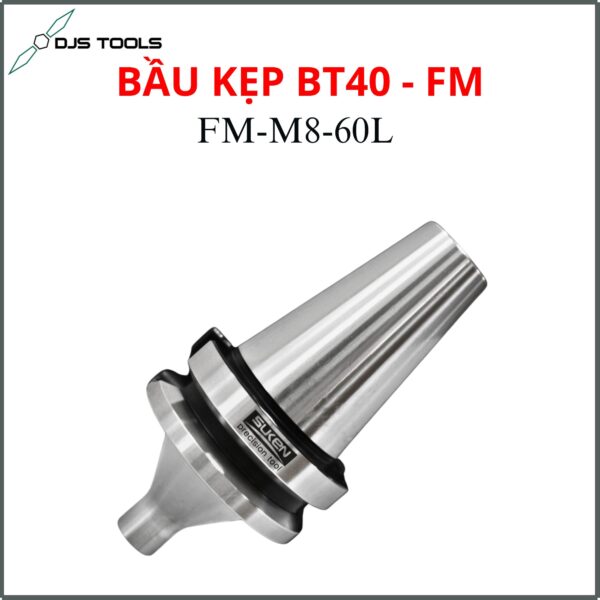

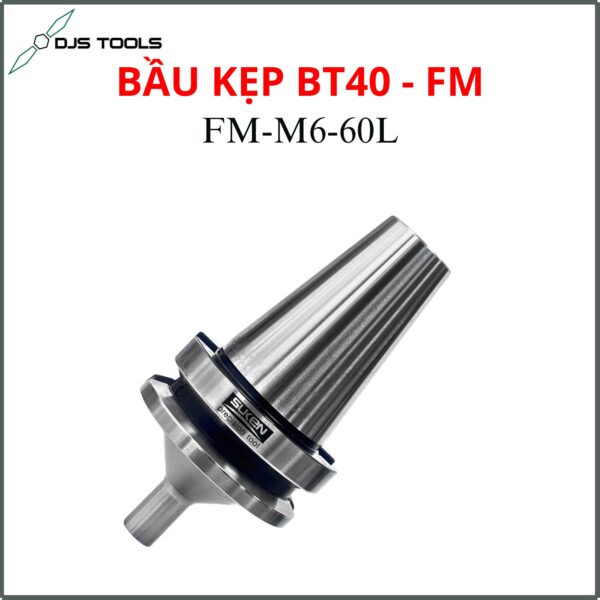

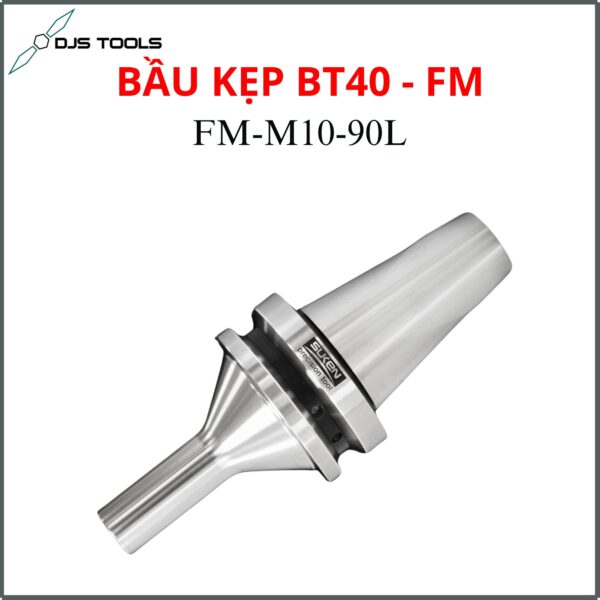

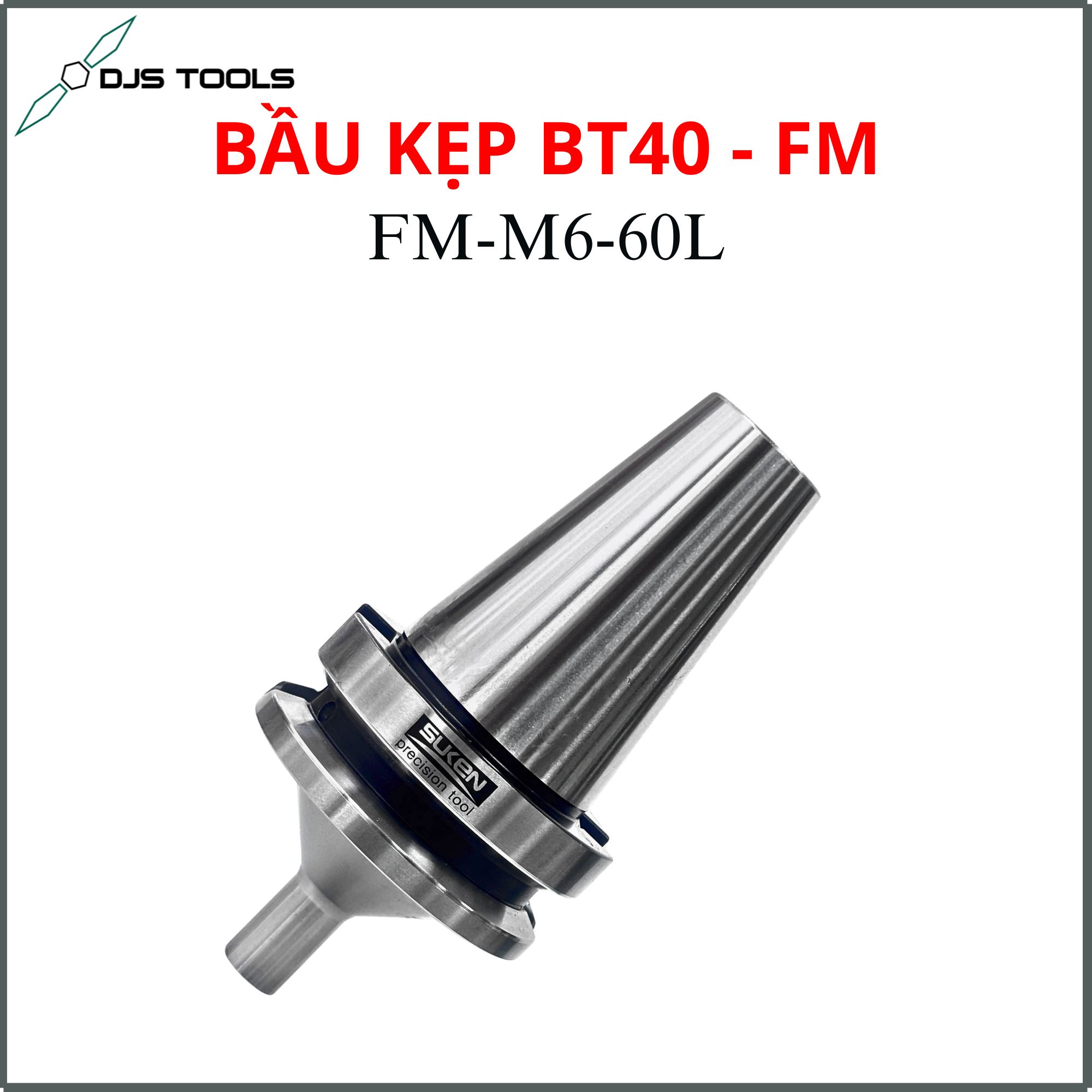

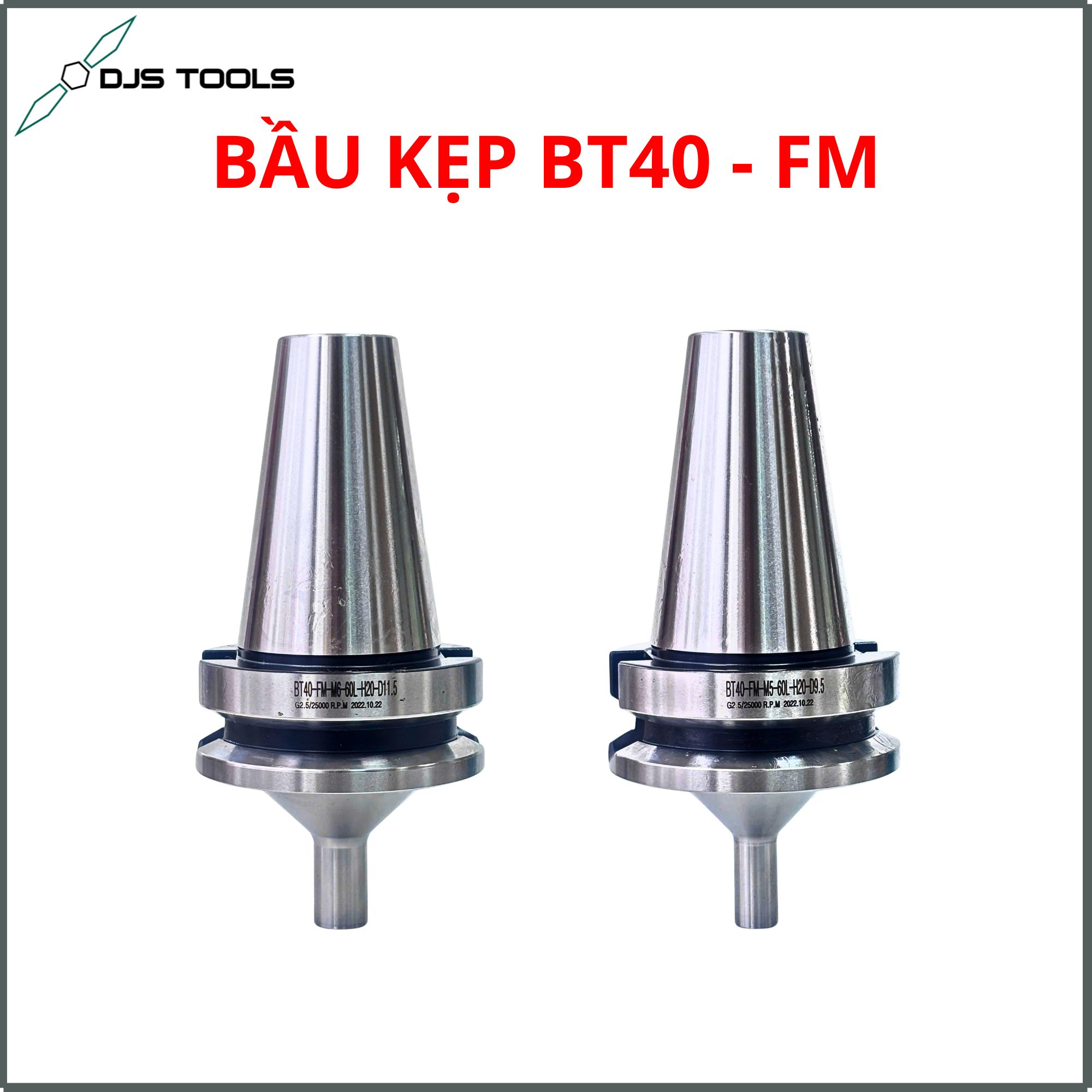

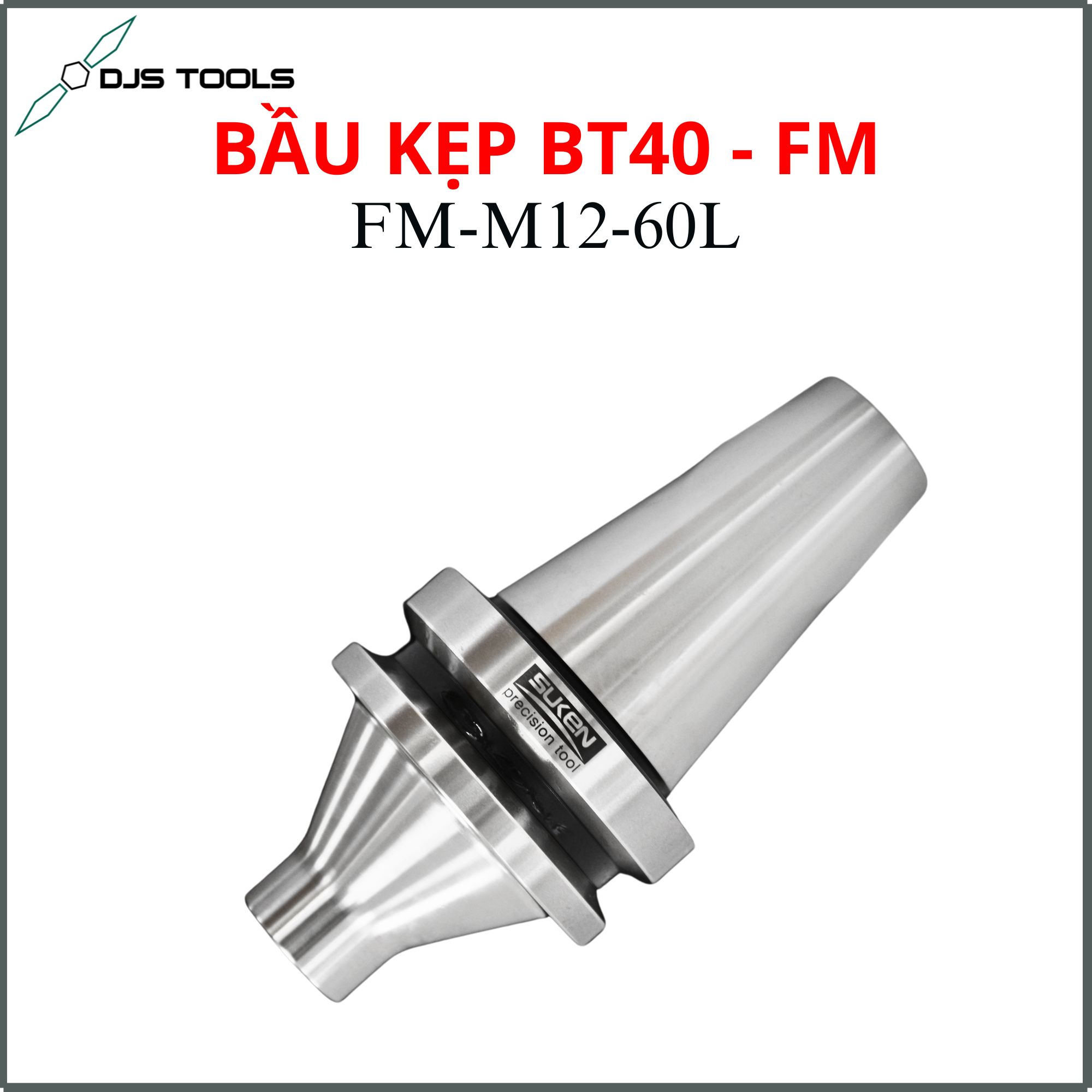

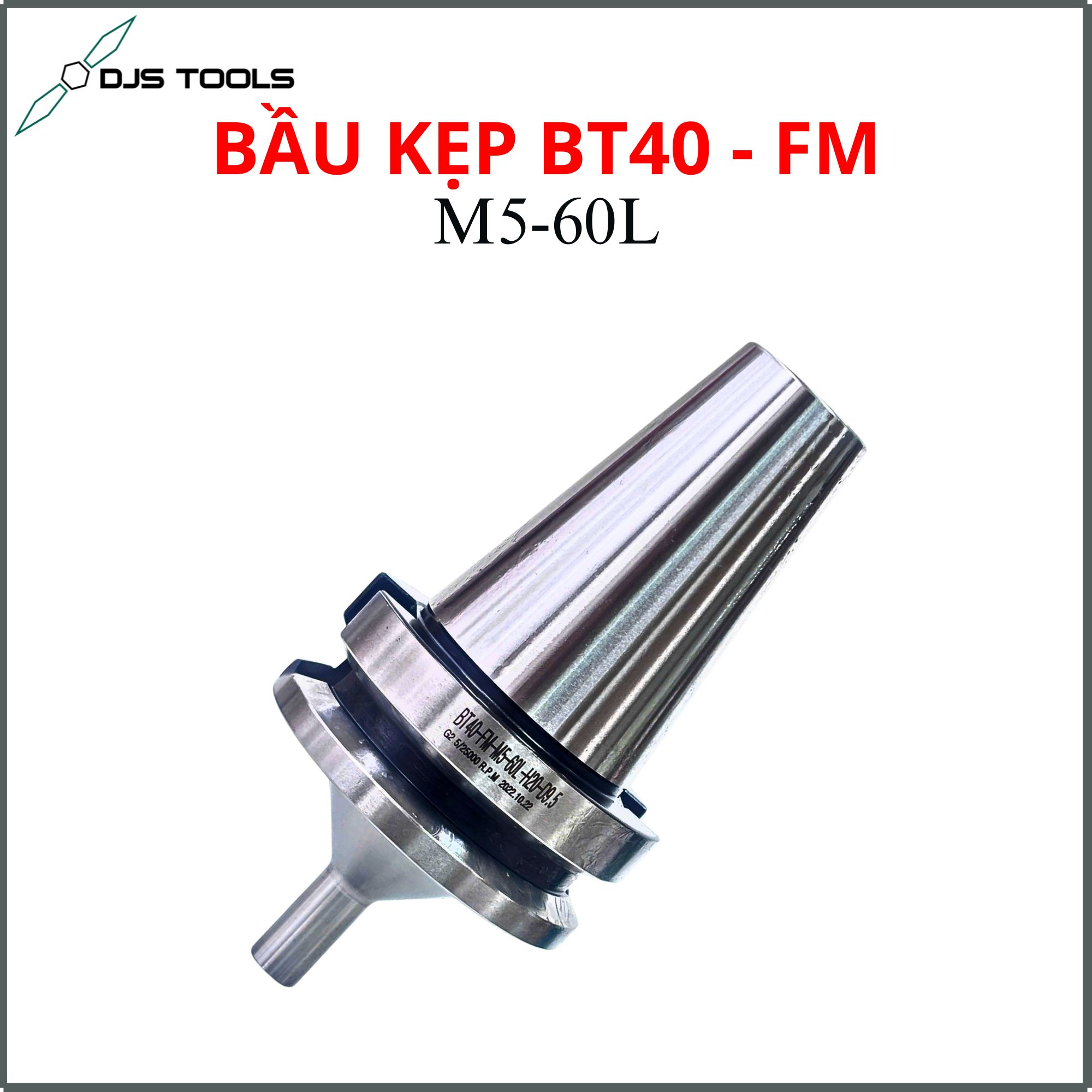

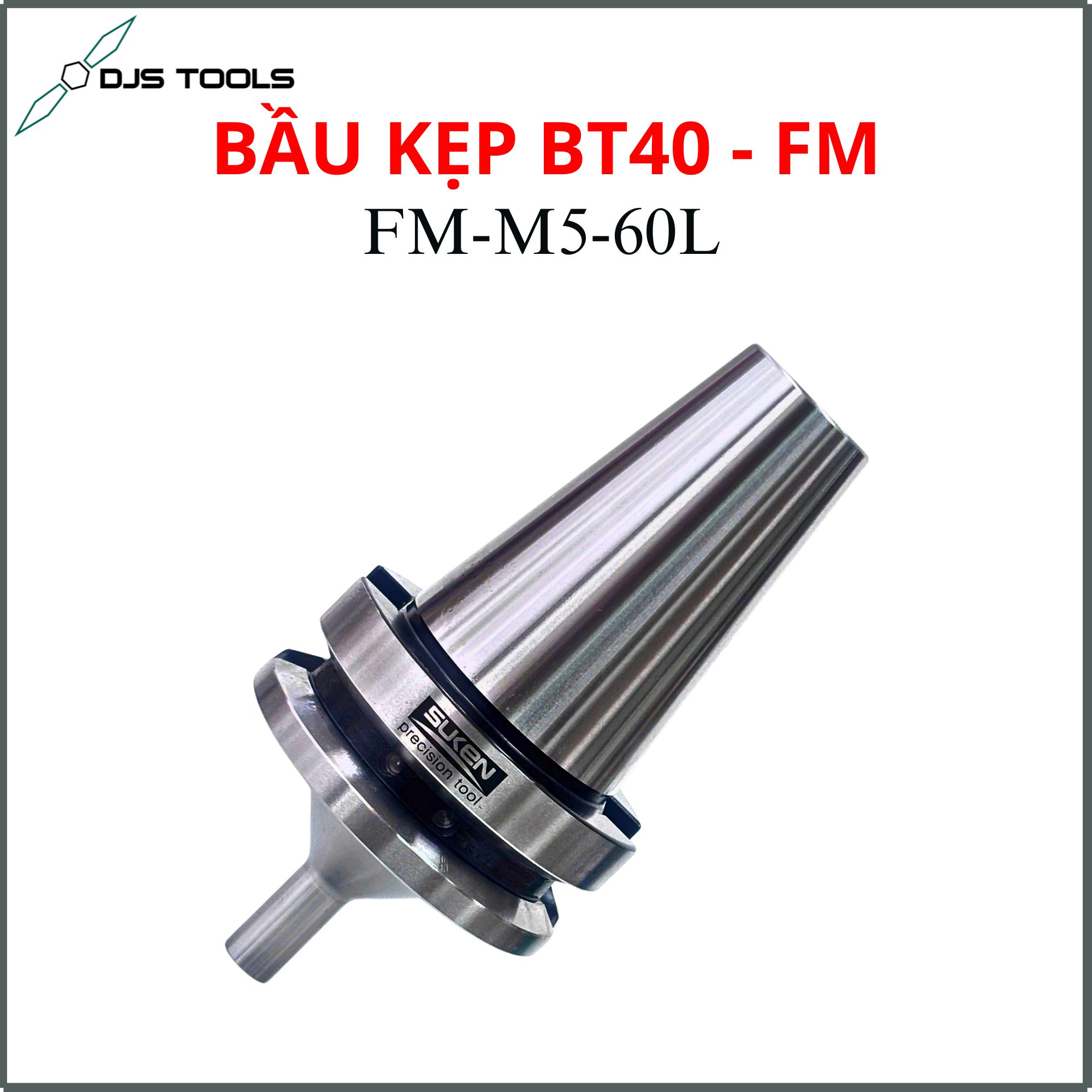

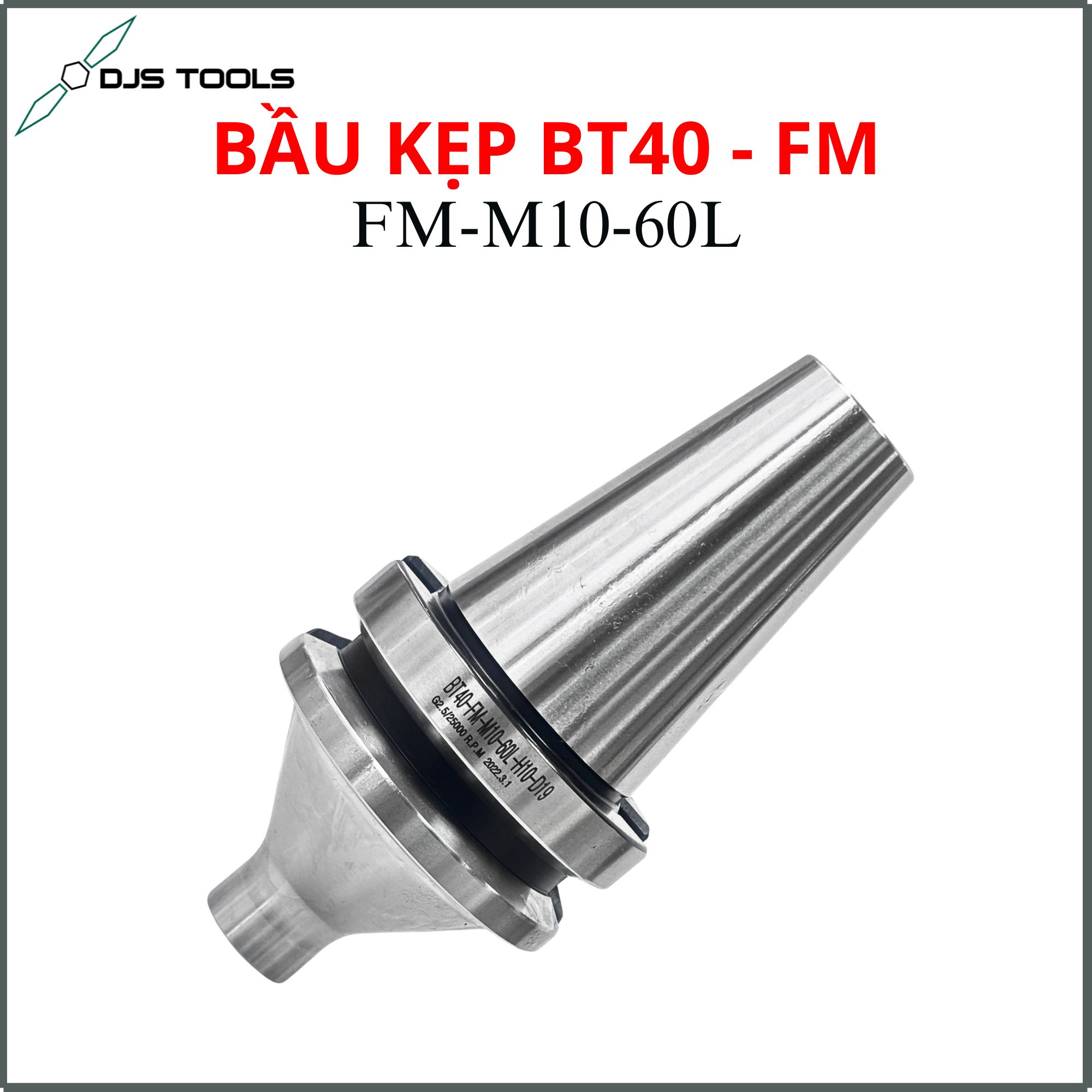

2.2. Bầu Kẹp BT40

• Đặc điểm:

  • Kích thước lớn hơn BT30, phù hợp với các máy phay CNC cỡ trung và lớn.

  • Hỗ trợ ren từ M8 đến M16.

  • Độ dài tiêu chuẩn gồm 70mm, 100mm, 150mm và 200mm.

  • Đường kính thân dao dao động từ 11.5mm đến 30mm.

  • Góc nghiêng tiêu chuẩn: 3°.

• Ứng dụng:

  • Gia công các chi tiết lớn, yêu cầu độ bền và độ cứng vững cao.

  • Thích hợp cho các máy phay công suất lớn.

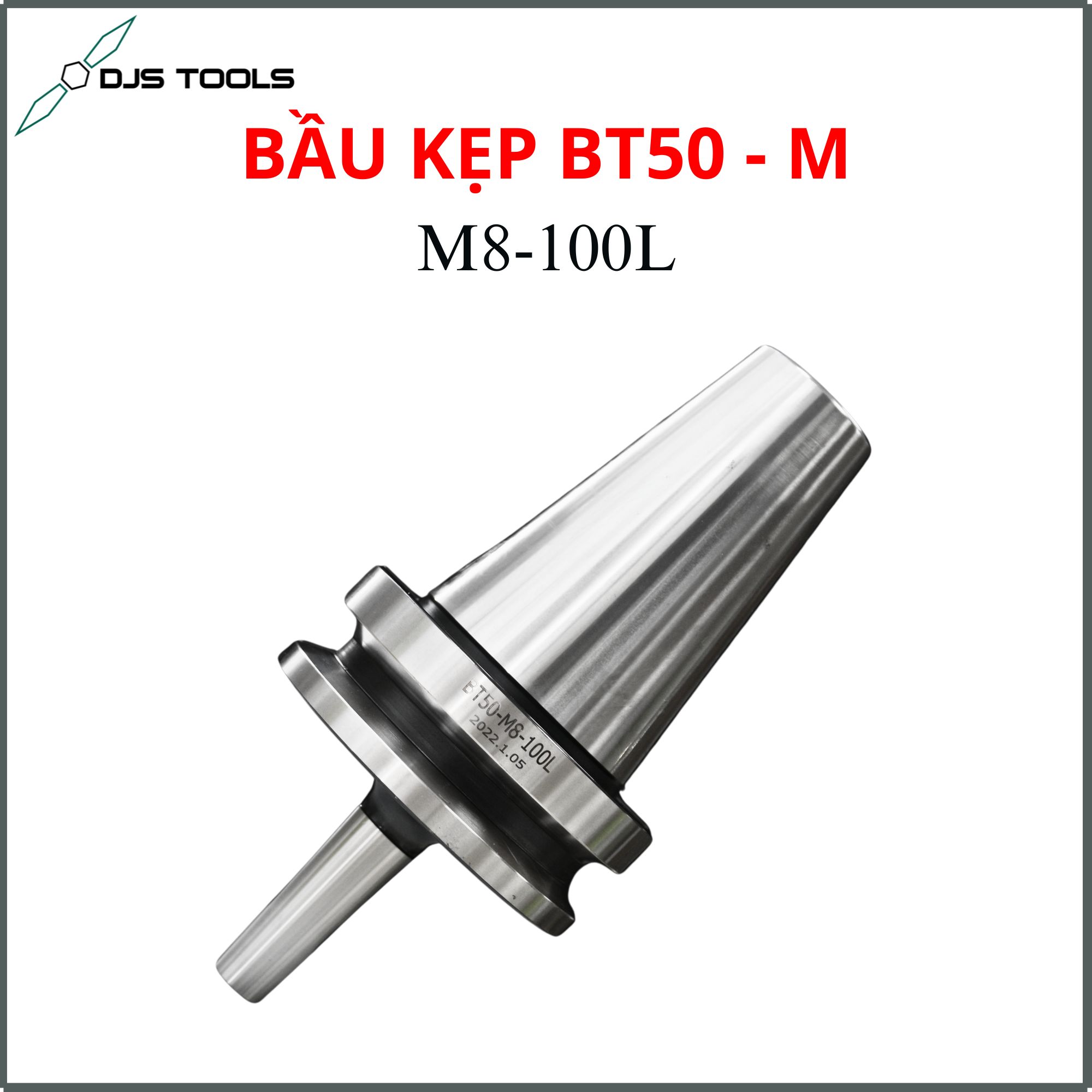

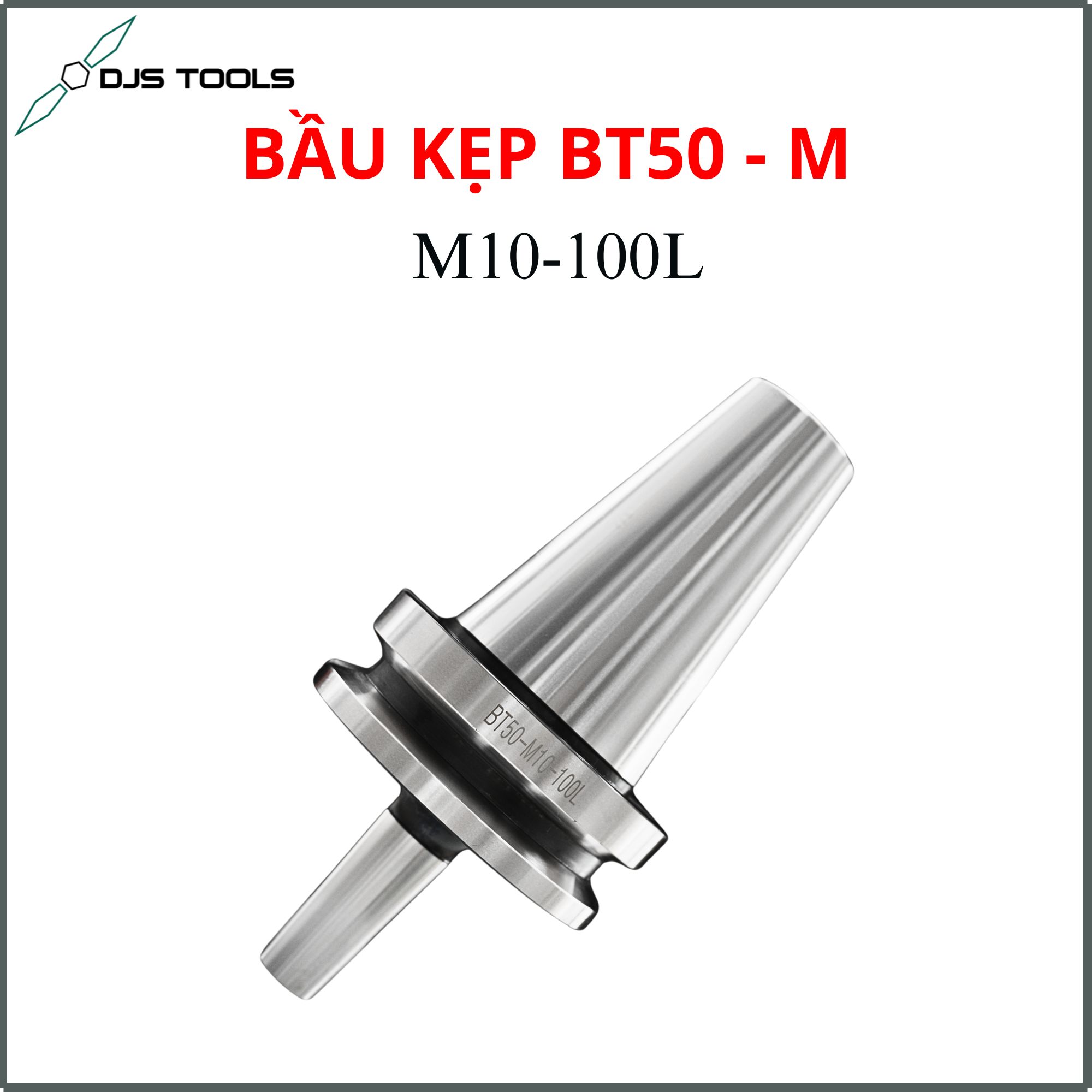

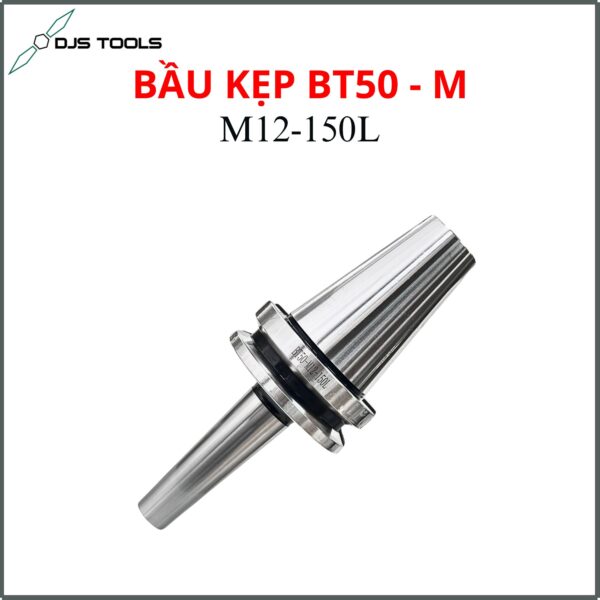

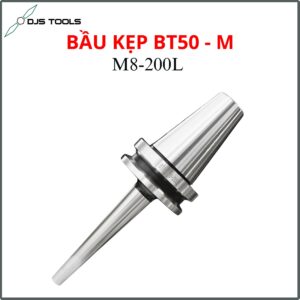

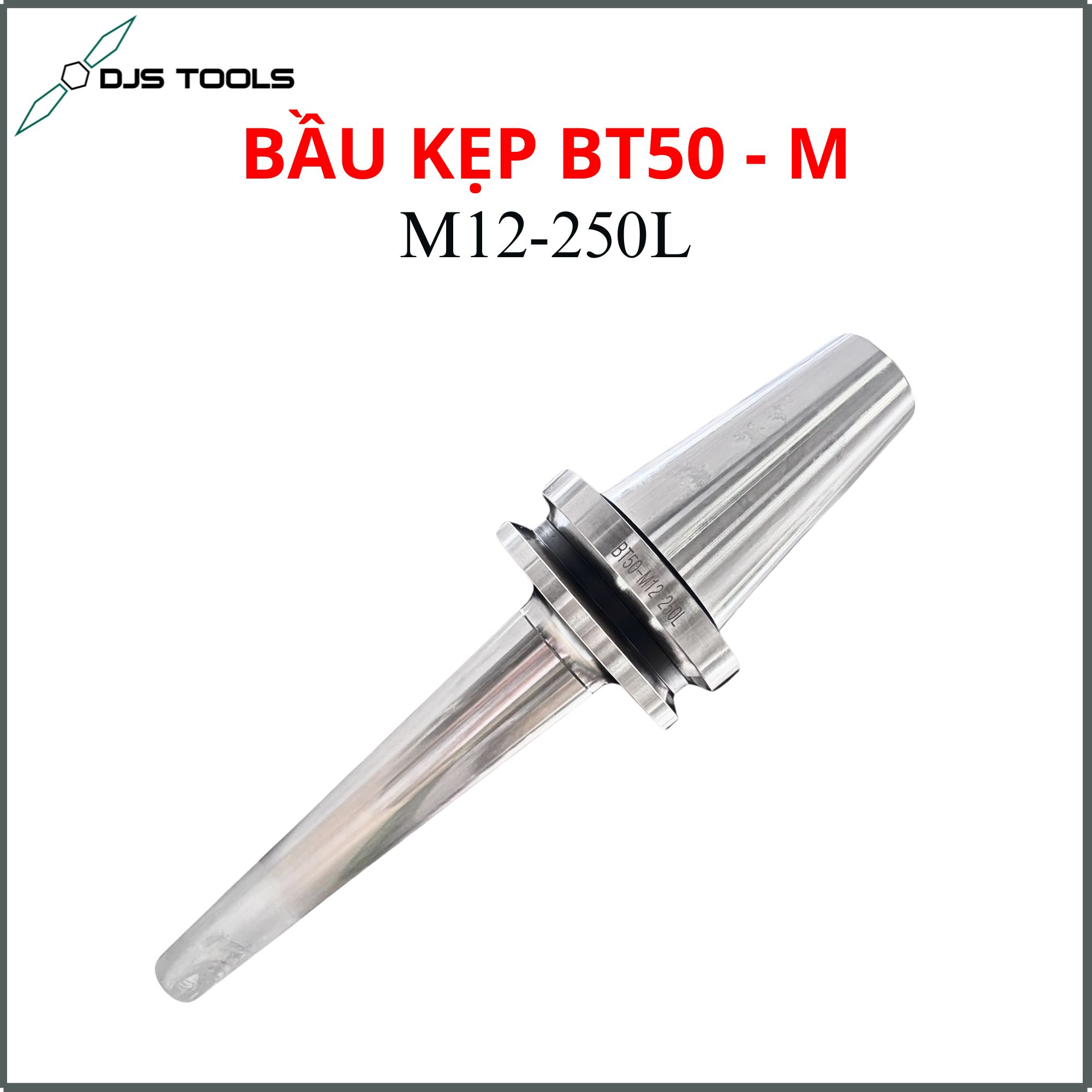

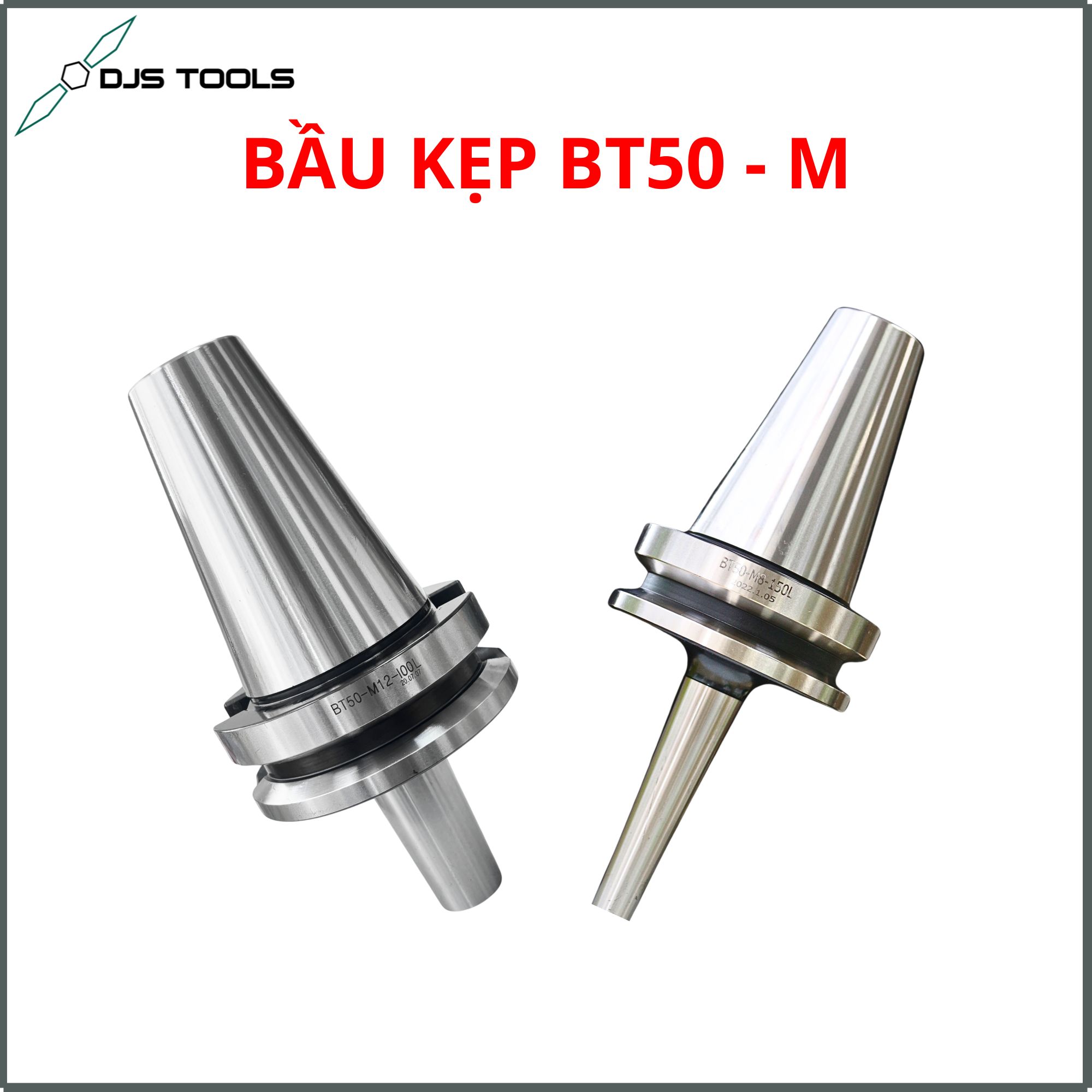

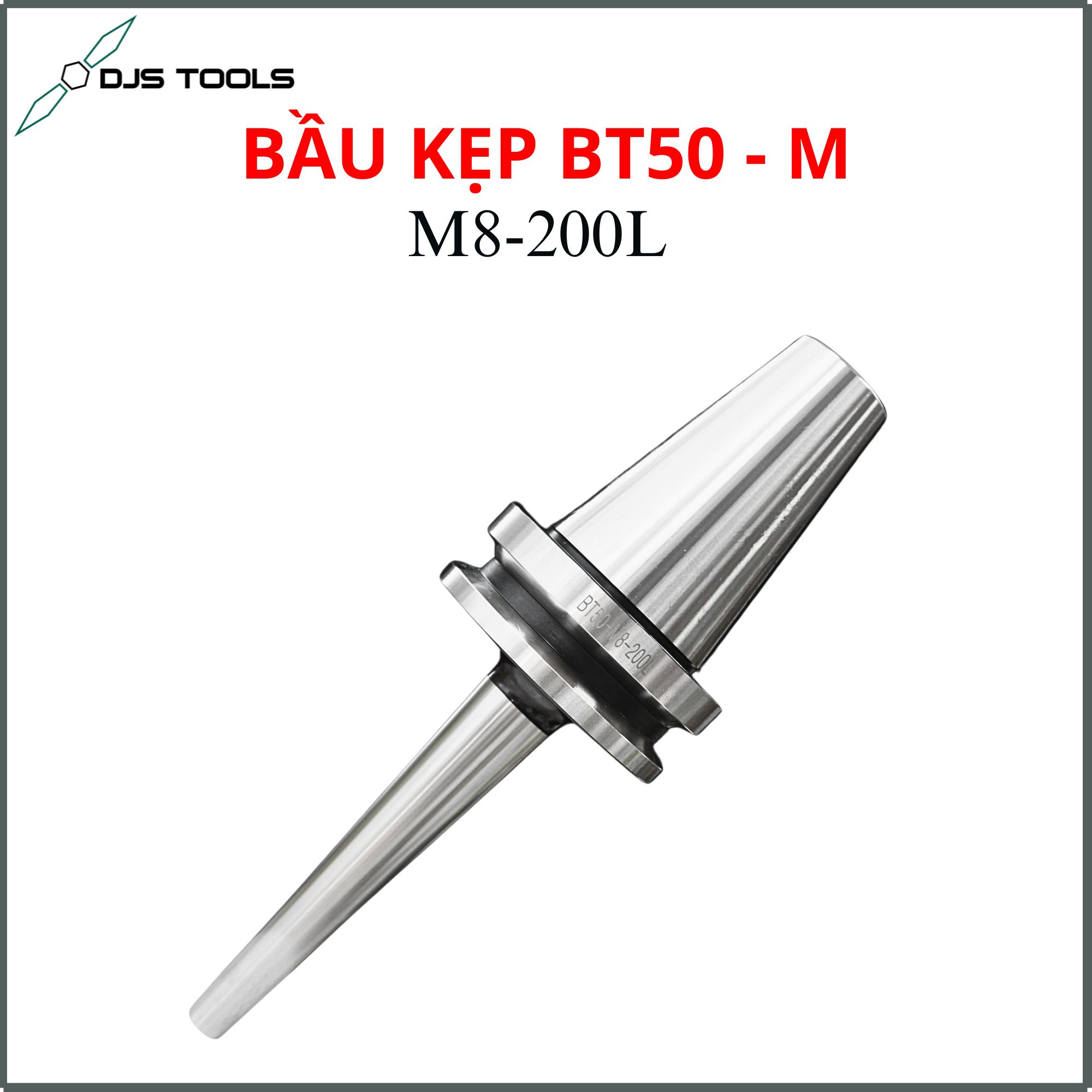

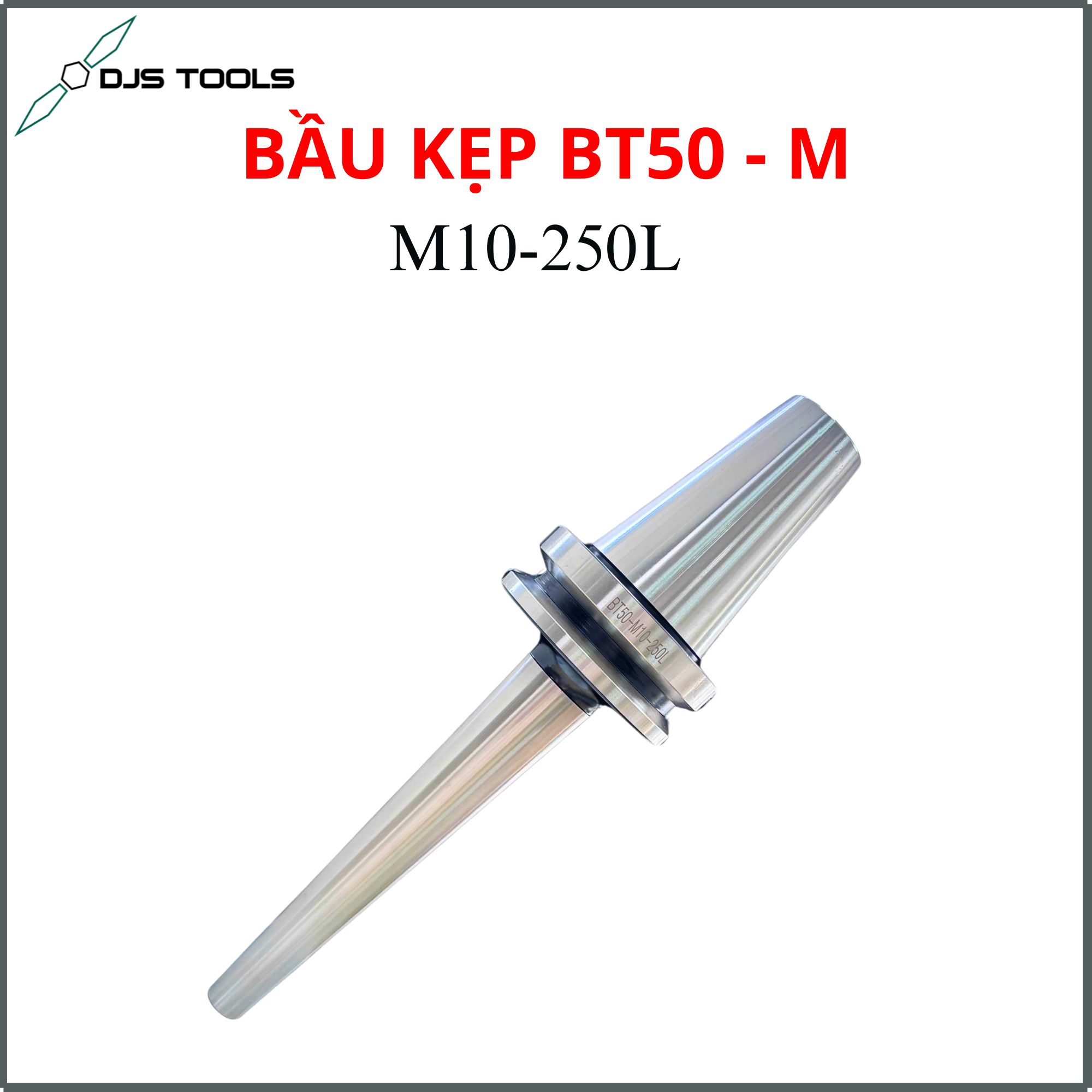

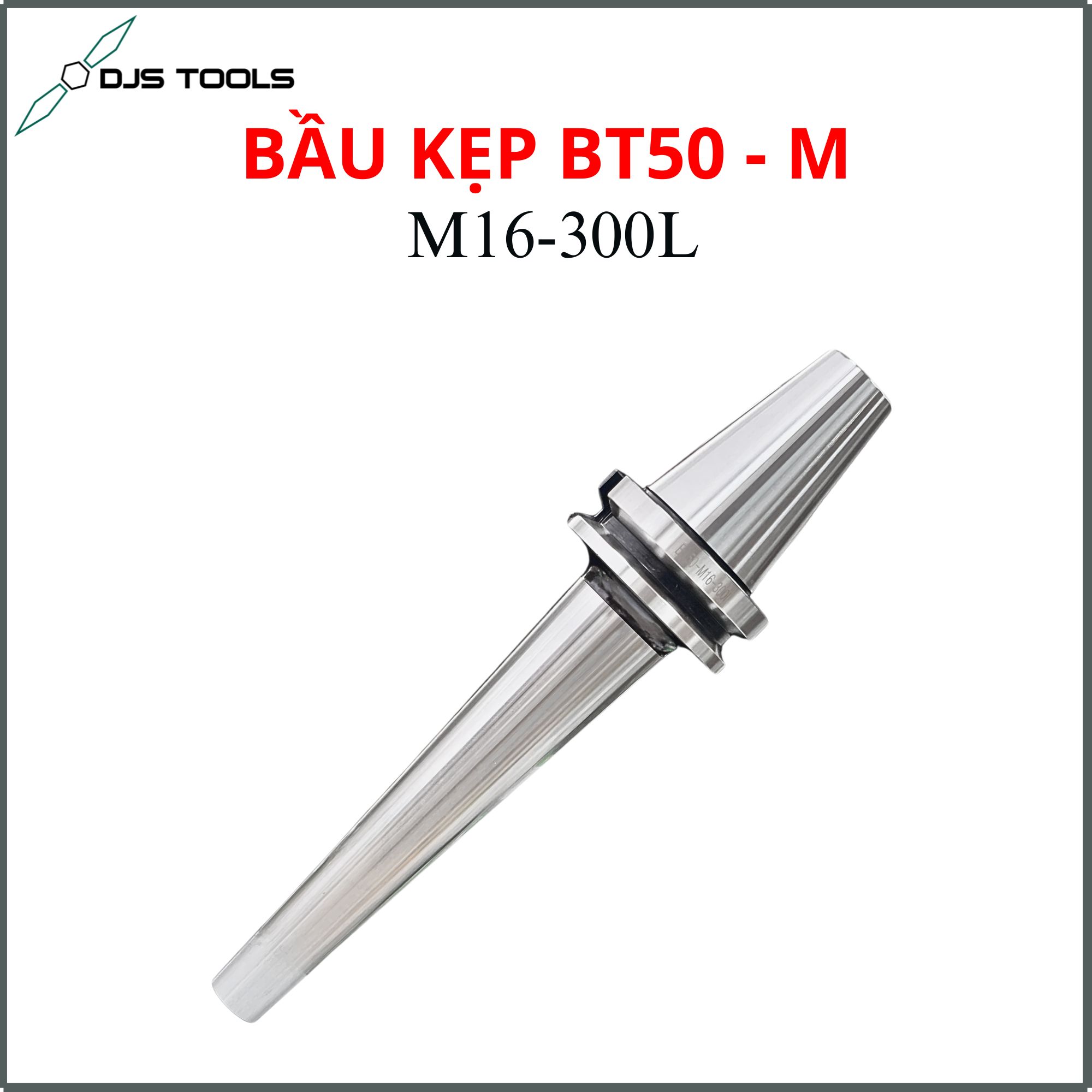

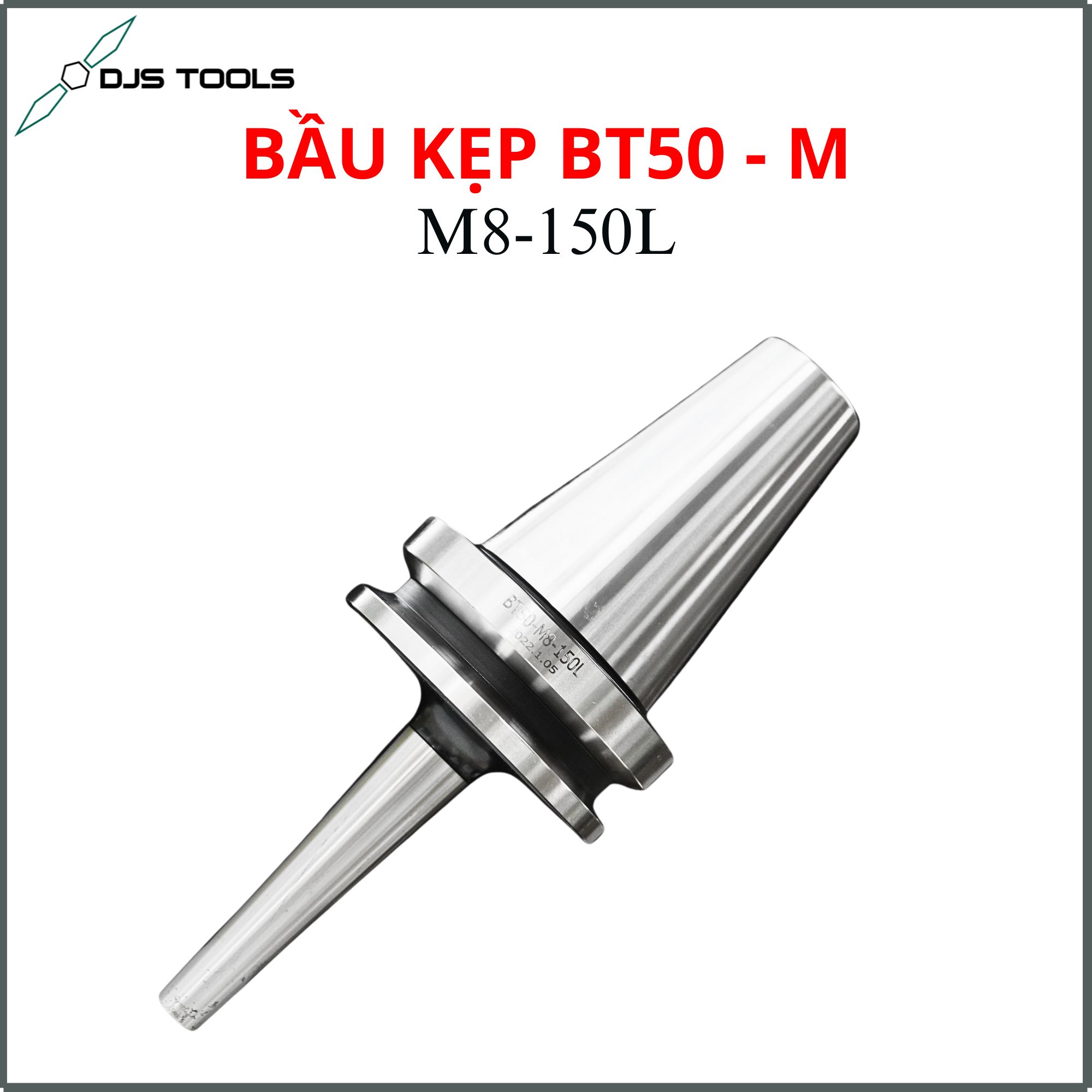

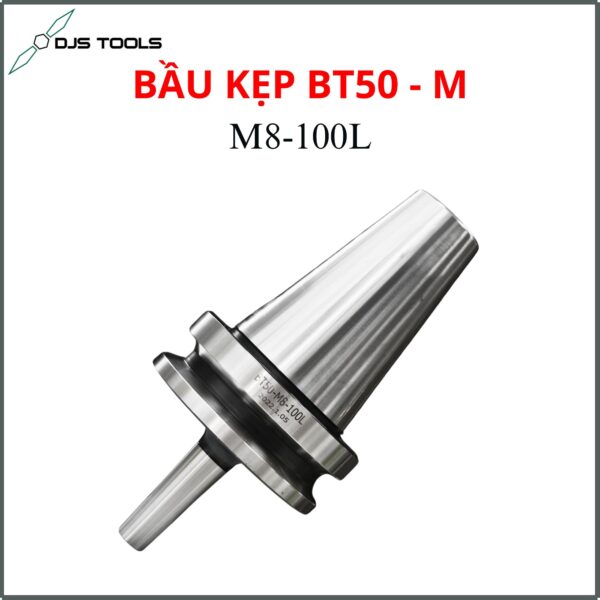

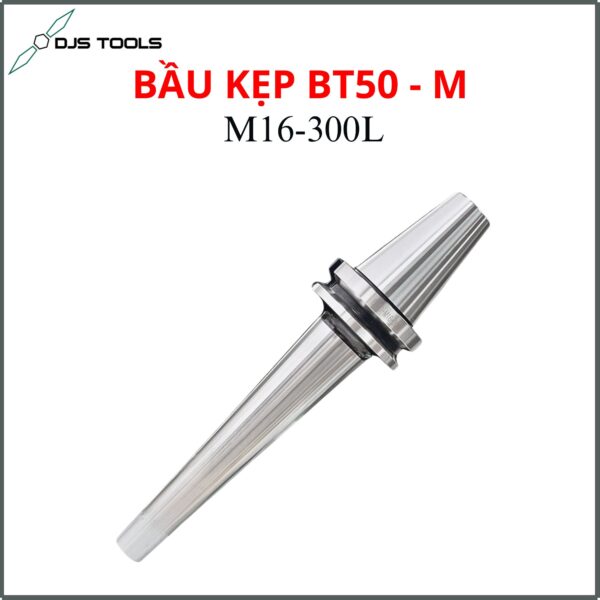

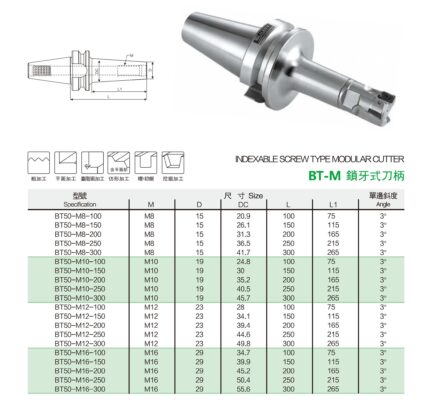

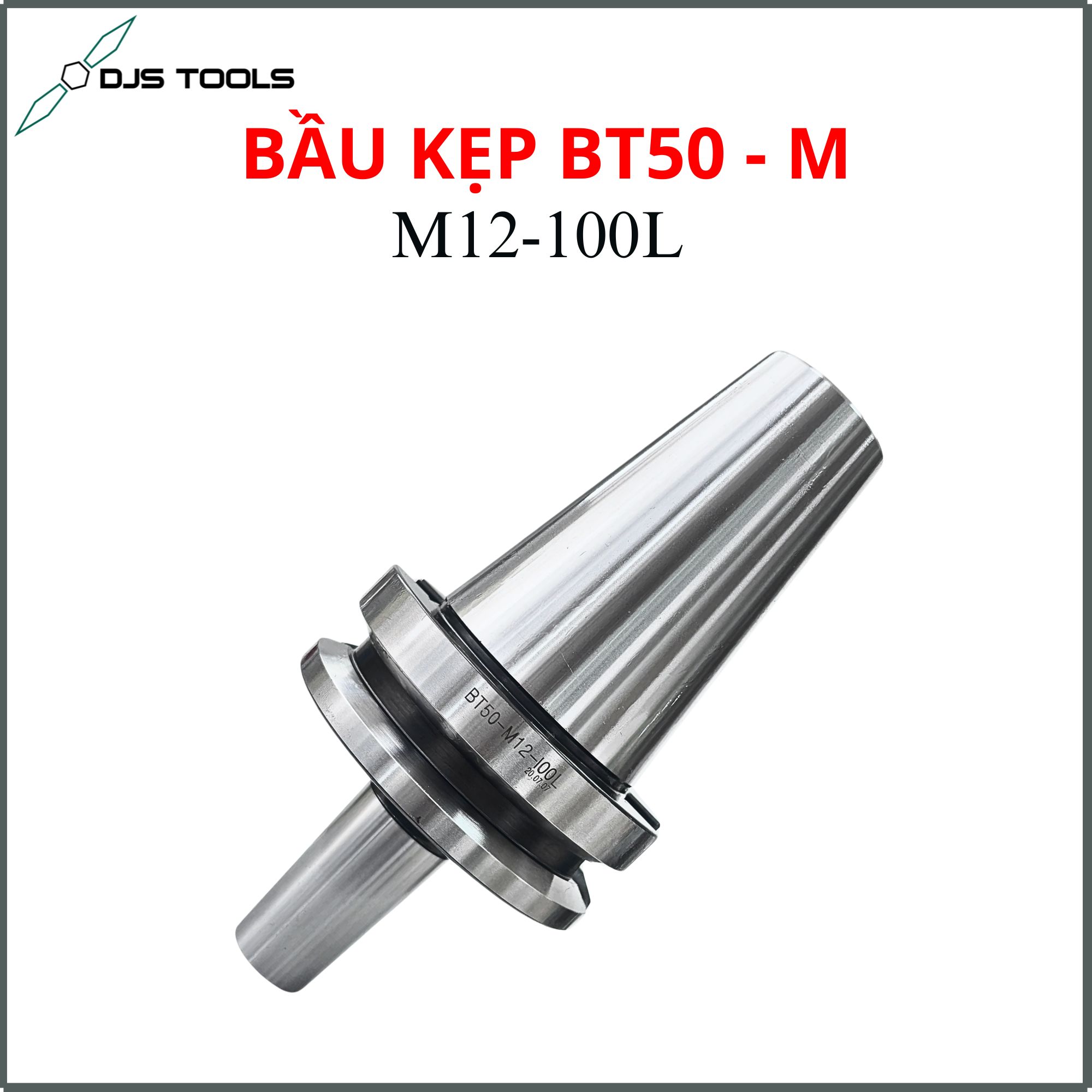

2.2. Bầu Kẹp BT50

• Đặc điểm:

  • Kích thước lớn hơn BT30, phù hợp với các máy phay CNC cỡ trung và lớn.

  • Hỗ trợ ren từ M8 đến M16.

  • Độ dài tiêu chuẩn gồm 100mm, 150mm, 200mm, 250mm và 300mm.

  • Đường kính thân dao dao động từ 20.9mm đến 55.6mm.

  • Góc nghiêng tiêu chuẩn: 3°.

• Ứng dụng:

  • Gia công các chi tiết lớn, yêu cầu độ bền và độ cứng vững cao.

  • Thích hợp cho các máy phay công suất lớn.
